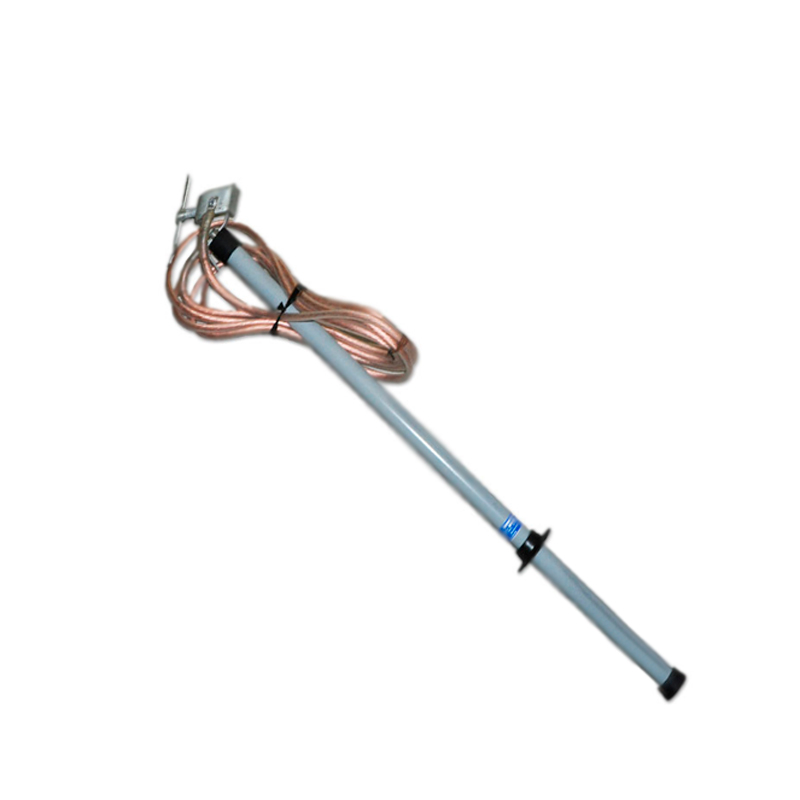

Штанга для снятия потенциала ШСПК
Описание
Штанга для снятия потенциала ШСПК применяются в электроустановках свыше 1000 В при выполнении работ по снятию потенциала с конденсаторных батарей.
Конструктивное исполнение
Штанга состоит из штанги, проводника для заземления, скобы для присоединения к заземляющим проводникам или конструкциям.Провод для заземления изготовлен из медных жил, помешен в прозрачную гибкую оболочку из полимерного материала и присоединен к контакт-наконечнику с помощью опрессованного медного наконечника. Для защиты провода от излома в местах присоединения он помещен в гибкий амортизатор.
Изолирующая штанга ШСПК изготовлена из стеклопластика профильного электроизоляционного и имеет защитное покрытие электроизоляционной атмосферной эмалью.
Характеристики
| Наименование параметра | Значение параметра |
| Номинальное напряжение электроустановок, кВ | 110-500 |
| Количество штанг и зажимов, шт | 1 |
| Сечение провода, мм2, не менее | 16 |
| Длина заземляющего провода, м, не менее | 3 |
| Длина изолирующей части штанг, м, не менее | 0,7 |
| Длина рукоятки, м, не менее | 0,3 |
| Допустимый ток короткого замыкания в течении 3 сек, кА | 3 |
| Масса, кг, не более | 2,5 |
