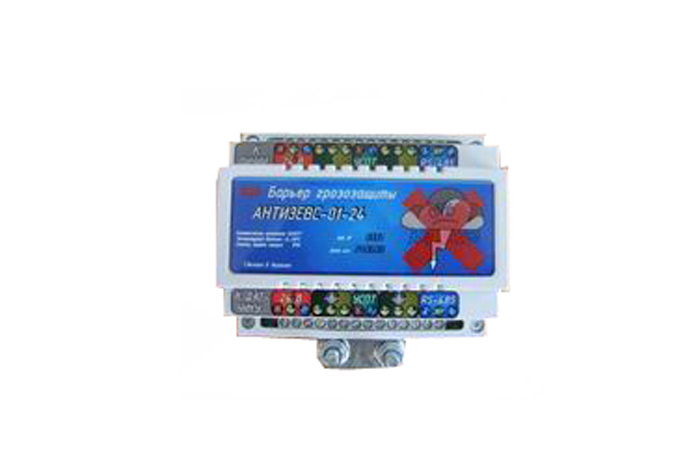

Барьер грозозащиты "Антизевс-01"

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Барьер грозозащиты "Антизевс-01" предназначен для защиты приборов, нагруженных или питающихся от длинных линий передачи (в механическом, а не электрическом смысле термина), от кратковременных перегрузок по напряжению, наводимых в длинных линиях разрядом молнии во время грозы.

Область применения

Широко используется в системах телеметрии в энергетике, химической и металлургической промышленности и в коммунальном хозяйстве.

Параметры
Наименование Значение
Виды сигналов, передачу которых защищает барьер двухпроводная линия унифицированный токовый сигнал 0..20 мА(0..5 мА, 4..20 мА)
трехпроводная линия цифровой интерфейс RS-485
двухпроводная линия питание 24 В(по заказу может быть 220В)
Корпус 139 мм х 95 мм х 63 мм, с креплением на DIN рейку

Конструктивное исполнение

Прибор построен по принципу фильтра, который имеет токовый, цифровой и питающий каналы. Прибор устанавливается между длинной линией и датчиком, либо иным устройством. В цепи каждого из каналов включены предохранители, разрядники, индуктивности и супрессоры.

Индуктивности ограничивают высокочастотную составляющую импульса, снижая скорость его нарастания, супрессоры и разрядники призваны увести наведенный импульс в землю, а предохранители — спасти защищаемый прибор от низкочастотной составляющей, кроме того, прибор функционально сделан так, чтобы в случае чего пробой на землю происходил именно в нем, а не в дорогой и точной аппаратуре.

Помимо работы в качестве грозозащиты, барьер грозозащиты также повышает устойчивость работы цифровых систем и их ЭМС, хорошо зарекомендовал себя при эксплуатации систем, коммутирующих по командам цифрового интерфейса RS-485 мощные контактеры. Прибор практически не вносит искажений в передаваемые сигналы и является пассивным.
