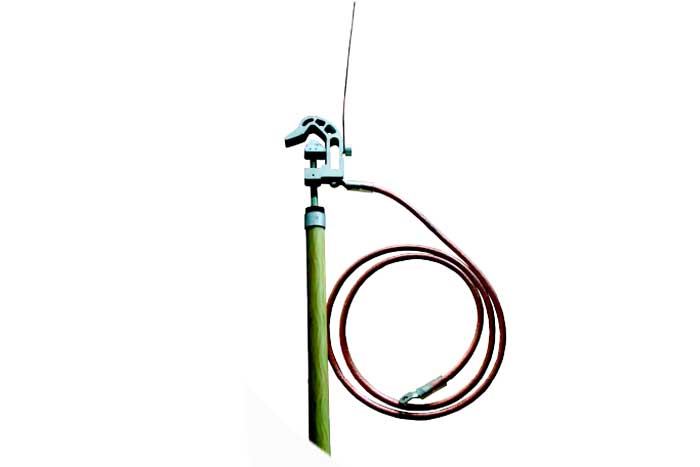

Штанга шунтирующая ШШК-1

No votes yet

Штанга шунтирующая ШШК-1 предназначена для комплектации съёмной изолирующей вышки, для технического обслуживания устройств контактной сети электрифицированных железных дорог при выполнении работ по проверке, регулировке, ремонту стационарных, разъединителей, изолированных стержней и других оперативных работ, напряжением 3,3 кВ постоянного тока и 27,5 кВ переменного тока частотой 50 Гц.

Область применения

Штанга применяется как основное средство защиты от поражения электрическим током.

Конструктивное исполнение

Штанга ШШК-1 состоит из:

  • линейного крюка,
  • шунтирующего провода
  • изолирующей части с рукояткой.

Штанга имеет возможность стыковки со штангой серии ШЭУ.

Технические характеристики
Параметр Значение
Ток термической стойкости, кА/3 с 8
Ток динамической стойкости, кА 44
Сечение шунтирующего провода, мм2 50
Длина рукоятки, мм 330
Длина шунтирующего провода, м 2,1
Длина изолирующей части, мм 720
Масса, кг 2

Эксплуатация

Оптимальными условиями для использования штанги шунтирующей ШШК-1 являются:

  • температура окружающей среды от -45 до +45оС,
  • относительная влажность воздуха 80% при +25оС.
