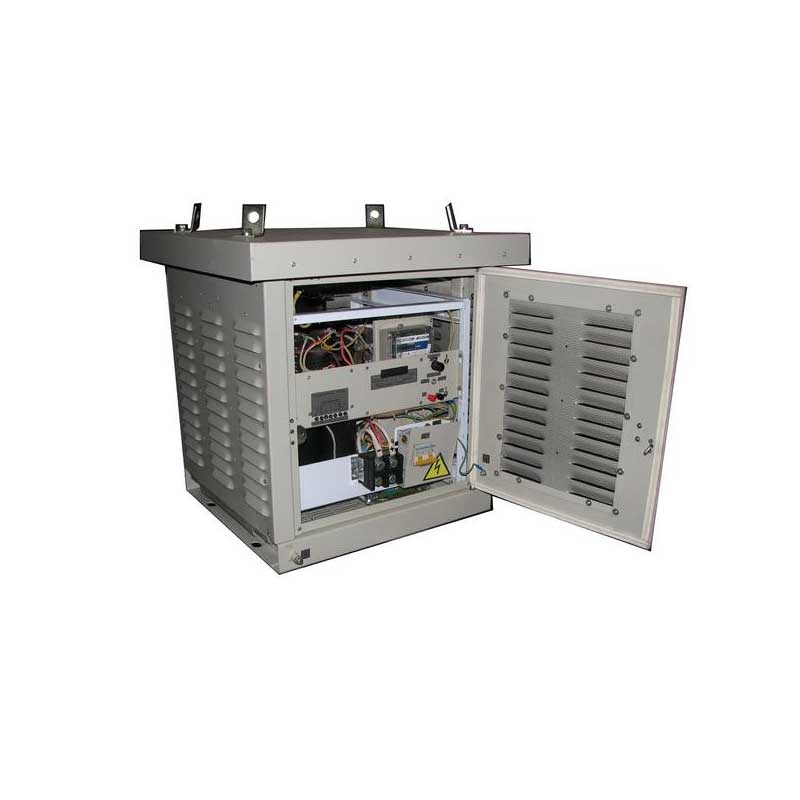

Преобразователи катодной защиты от коррозии типов В-ОПЕК

Average: 10 (1 vote)

Преобразователи катодной защиты от коррозии типов В-ОПЕК осуществляют преобразование однофазного напряжения 220В, 50 Гц в плавно регулируемое постоянное напряжение (ток) для электрохимической защиты подземных металлических сооружений от коррозии путем их отрицательной поляризации с необходимым защитным потенциалом относительно земли.

Классификация базовых типов

  • По принципу работы силовой схемы:
    • трансформаторного типа (В-ОПЕК): понижающий трансформатор питающей сети 220В, 50 Гц , тиристорный управляемый выпрямитель;
    • инверторного типа (В-ОПЕК- И): выпрямитель питающей сети, высокочастотный инвертор, импульсный трансформатор , высокочастотный выпрямитель.
  • По режиму регулирования защитного потенциала:
    • ручной;
    • автоматический (В-ОПЕК - АИ).
  • По выходной активной мощности и напряжению: 0,6кВт/24В, 50В; 1,2кВт/24В, 50В; 3,0кВт/48В; 5,0кВт/48В.
  • По конструкции корпуса:
    • в оболочке степени защиты IP34 для установки на открытом воздухе (шкафное исполнение);
    • без оболочки и счетчика электроэнергии (блочное исполнение «Б» со степенью защиты IP00) для установки внутри помещений, коверов и шкафов распределительных устройств катодной защиты УКЗН, УКЗВ (блоки катодной защиты БКЗ, БКЗ-И, БКЗ-АИ) .
  • По режиму дистанционного контроля и регулирования:
    • без дистанционного контроля и регулирования
    • с комплектом телеметрического управления и мониторинга по беспроводным каналам              связи (В-ОПЕК - … -ТМ)

                    Наименование параметра

Мощность блока, кВт

0,6

1,2

3,0

5,0

А

25(12)

50/24

63

104

В

24(50)

48/96

Напряжение питающей сети, В

(154…250)

Частота питающей сети, Гц

(50, 60) ± 10 %

Число фаз питающей сети

1

Номинальная выходная активная мощность, кВт

0,6

1,2

3,0

5,0

КПД в номинальном режиме, %, не менее

80; 90*

80; 90*

80; 92*

80; 92*

Коэффициент мощности, не менее

0,8; 0,9*

Диапазон регулирования выходного напряжения, %

5 – 100

Коэффициент пульсации выходного напряжения, %, не более

3

Диапазон регулировки защитного потенциала (ЗП), В

0,5 – 5

Точность поддержания ЗП, %

0,5

Сопротивление на входе подключения электрода сравнения, МОм, не менее

10,0

  • блок телемеханического управления (БТМ);
  • аккумуляторная батарея (АКБ) резервного питания;
  • антенна GSM;
  • микропереключатель (датчик открывания двери)
