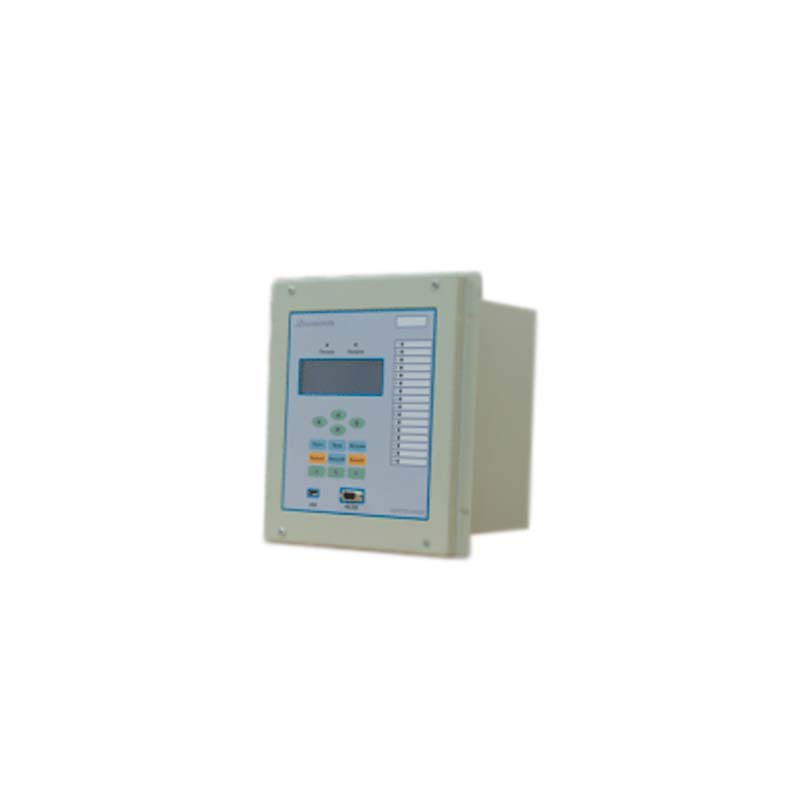

Приборный модуль релейной защиты и автоматики ВЛ 6/10 кВ (L060)

Приборный модуль релейной защиты и автоматики ВЛ 6/10 кВ (L060) позволяет вовремя устранить неполадки в системе энергоснабжения и обеспечить стабильную работу:

• трансформаторов и подстанций;
• генераторов и дизель-генераторов;
• воздушных линий и кабелей;
• асинхронных и синхронных двигателей;
• ошиновки и шин.

Область применения

Приборный модуль релейной защиты и автоматики ВЛ 6/10 кВ (L060) может использоваться:

• на энергообъектах, находящихся в эксплуатации или вновь сооружаемых, с напряжением на шинах 6 - 750 кВ.
• в составе АСУ в качестве подсистемы нижнего уровня.

Функциональные возможности

Приборный модуль релейной защиты и автоматики ВЛ 6/10 кВ (L060) обеспечивает следующие функциональные возможности:

• выполнение функций защит, автоматики и управления;
• задание внутренней конфигурации устройства (ввод/вывод защит и автоматики, выбор характеристик защит, количество ступеней защиты, уточнение того или иного метода фиксации и комбинации входных сигналов и т.д. при санкционированном доступе) программным способом;
• местный и дистанционный ввод, хранение и отображение двух групп уставок защит и автоматики;
• местный и дистанционный ввод, хранение и отображение эксплуатационных параметров;
• отображение текущих электрических параметров защищаемого объекта;
• регистрацию, хранение аварийных аналоговых электрических параметров защищаемого объекта восьми последних аварий ("Цифровой регистратор") и до 740 событий с автоматическим обновлением информации, а также регистрацию текущих электрических параметров ("Осциллографирование");
• фиксацию токов и напряжений короткого замыкания;
• контроль исправности выключателя (при наличии функции);
• непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
• блокировку всех дискретных выходов при неисправности изделия для исключения ложных срабатываний;
• светодиодную индикацию неисправности по результатам оперативного контроля работоспособности ПМ РЗА;
• светодиодную индикацию наличия напряжения на выходе ВИП ПМ РЗА;
• конфигурирование светодиодной индикации по результатам выполнения функций защиты, автоматики, управления ВВ, по наличию входных, выходных сигналов ПМ РЗА;
• прием дискретных сигналов управления и блокировок, выдачу команд управления, аварийной сигнализации;
• конфигурирование входных и выходных дискретных сигналов;
• двухсторонний обмен информацией с АССИ или сервисным ПО по стандартным последовательным каналам связи USB, RS-485 по протоколам Modicon ModBus RTU, IEC 60870-5-103 (см. приложение Ж);
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости к перенапряжениям, возникающим во вторичных цепях распредустройства;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения помехозащищенности.
