Блок ТЗП

Блок ТЗП защищает рудничный аппарат от перегрузки.

Применение блока ТЗП

Блок токовой защиты от перегрузки ТЗП должен встраиваться в любой рудничный аппарат, который производит коммутацию цепей. Деятельность блока направлена на защиту рудничного электрического двигателя и рудничного кабеля от создания ситуаций, приводящих к токовой перегрузке.

Среди встроенных функций присутствуют такие: функции несрабатывания в моменты поддержания номинального размера нагрузки; процесс срабатывания за промежуток времени не более 5 секунд, во время перегрузки, которая равна шестикратному показателю номинальному показателю тока в защищаемом объекте. Соблюдается защите при холодном состоянии аппарата, во время перегрузки, которая может быть равна 1,2 от размера номинального тока, при этом срабатывает он за период, не превышающий 6 минут.

Внешний вид, установка в выключатель

Орган исполнительного типа в блоке сделан с переключающим контактом. Сам контакт рассчитан на процесс коммутации цепи в размере 0,3 Ампера постоянного тока; напряжение может иметь размер до 110 Вольт. Если цепь работает на напряжении до 30 Вольт, то номинальный ток колеблется в пределах 2 Ампер.

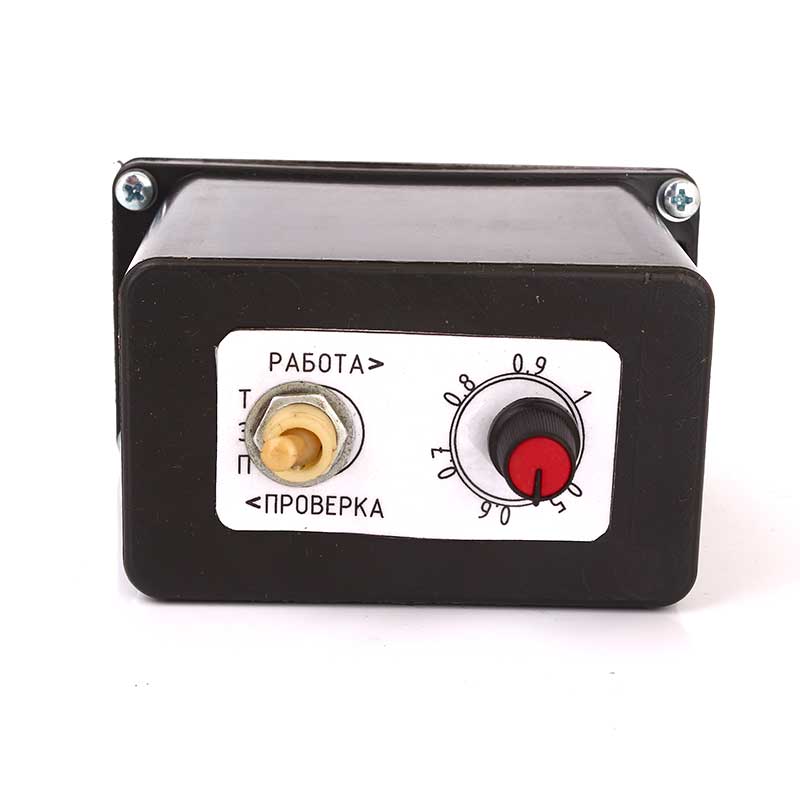

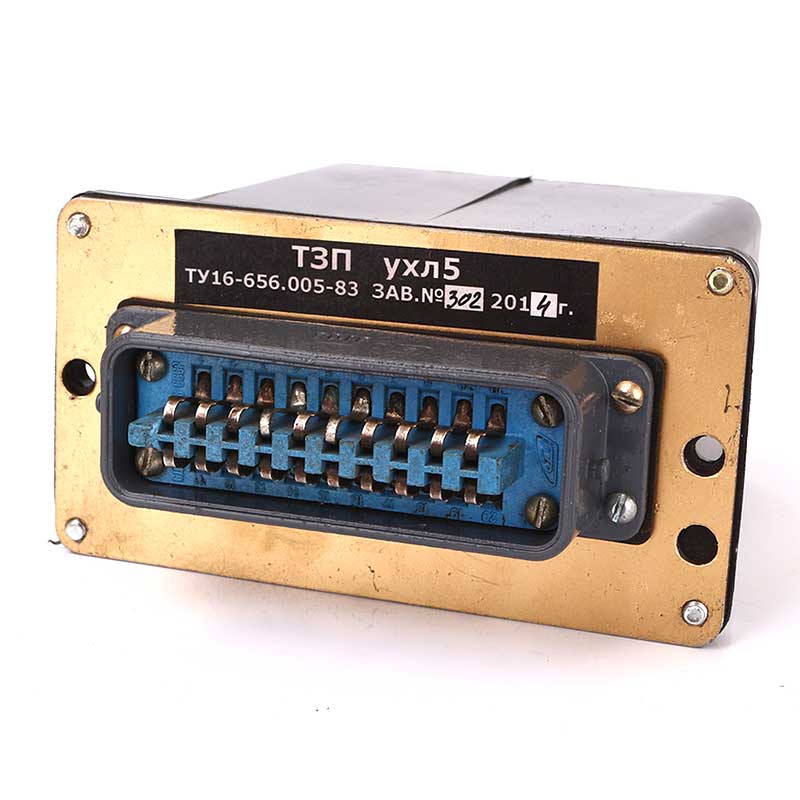

Блок ТЗП составляется из двух равных по величине панелей. К каждой панели крепится своя печатная плата, на поверхность платы наносятся рабочие элементы. В заднюю часть конструкции встраивается штепсельная вилка. В передней части располагается ручка, которая устанавливает уставки; шкала выбора уставок; тумблер и его рукоятка, необходимые для выбора рабочего положения. Блок можно крепить в любом положении, крепления должны происходить через два отверстия с каждой боковой стороны.

Привозим коробку с продуктом себе на склад. Достаем его и начинаем осмотр внешнего вида. Удостоверяемся, что повреждений и царапин нет, проверяем правильность состояния пломбы. Далее переключаем направляющий ключ в положение «Рабочий процесс». Пользуясь винтами, закрепляем блок токовой защиты от перегрузки ТЗП в рудничный тип аппаратуры.

  • Напряжение осуществляемого питания имеет показатель 36 Вольт (переменное напряжение).
  • Содержит 0,023 грамма золота; 1,4 грамма серебра; 0,22 грамма палладия.
  • Блок настроен на уставки тока, при достижении которых он будет срабатывать:  0,5 ном; 0,6 ном; 0,7 ном; 0,8 ном; 0,9 ном; 1,0 ном. Уставка идет на номинальный размер тока в аппарате, где установлен блок ТЗП.
  • 2 Вольт Ампер будет расходовать блок при своей работе.
  • Размер износа находится в пределах 8-10 тысяч срабатываний.
  • Масса изделия не более 0,6 килограмма.
  • L = 121 mm; B = 65 mm; H = 158 mm.
