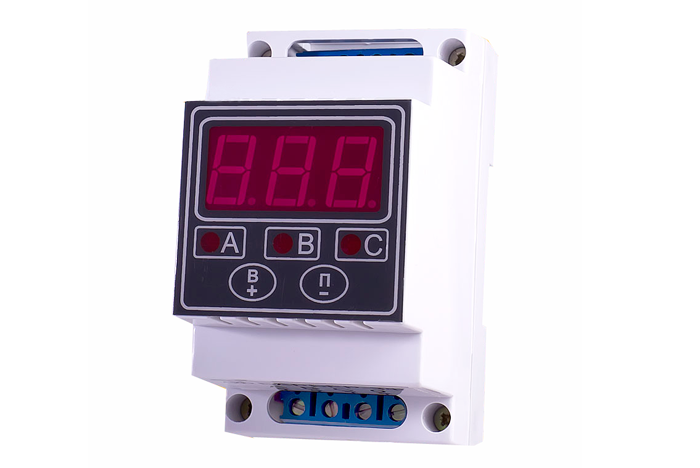

Барьер-3Ф
Описание
Барьер-3Ф предназначен для защиты промышленного оборудования, питающегося от трехфазной сети, от различных аварий и проблем в электросети, таких как пропадание, слипание, перекос, нарушение последовательности фаз, перепады напряжения.
Функциональные возможности
Барьер-3Ф обеспечивает:
- Определение:
- пропадания фаз.
- слипания фаз.
- последовательности фаз.
- перекоса фаз.
- Контроль:
- верхнего предела отключения по напряжению каждой из фаз. нижнего предела отключения по
- напряжению каждой из фаз.
- Индикация напряжения каждой из фаз.
- Формирование всех временных выдержек для отключения и подключения нагрузки при нештатных ситуациях.
| Параметры | Значение |
| Допустимое долговременное напряжение на входных клемах прибора | 0 - 430 В |
| Коммутируемый ток выходного реле | 10 А |
| Диапазон из меряемого ииндицируемого напряжения при условии, что хотя бы на одной из фаз есть на пряжение не меньше 130 В | 0 - 430 В |
| Погрешность измерения напряжения | не более 1% |
| Потребляемая мощность | 3 Вт |
Конструктивное исполнение
Прибор представляет собой выключатель, управляемый микропроцессором, который анализирует параметры трехфазной электросети, и сравнивает их с параметрами, заданными потребителем. Если параметры сети соответствуют заданным в настройках, то происходит включение реле, если нет, то реле отключается. Само же выходное реле подключается к автоматике управления конкретного потребителя.
Барьер-3Ф имеет возможность настройки верхнего и нижнего предела отключения, времени задержки выключения при возникновении аварийной ситуации, времени задержки включения после восстановления параметров электросети.
Монтаж барьера производится на стандартную 35-мм DIN-рейку, коммутация осуществляется через стандартные клеммы.
