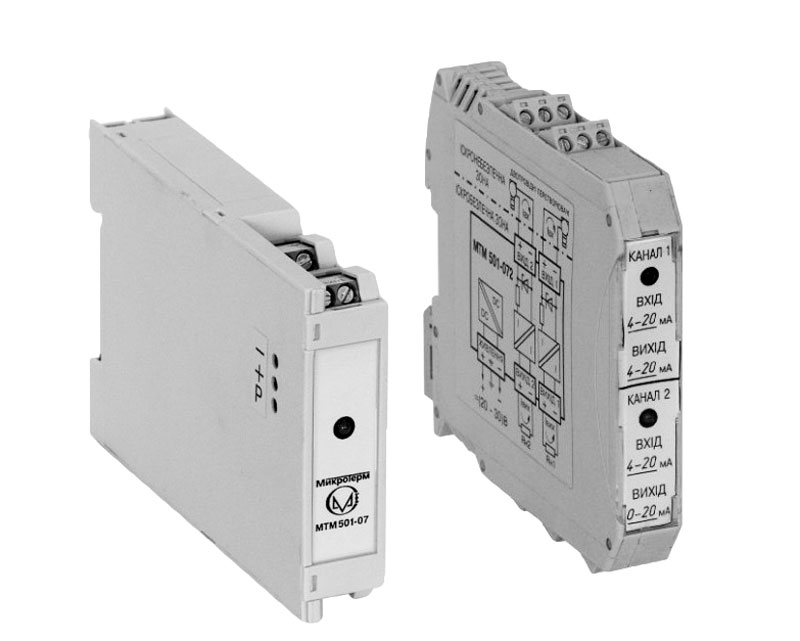

Барьеры искробезопасности МТМ501-07, МТМ501-072, МТМ501-08, МТМ501-082

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Барьеры искробезопасности МТМ501-07, МТМ501-072 предназначены для питания двухпроводных преобразователей, расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0...5 мА, 0...20 мА, 4...20 мА (пассивный вход) в выходные сигналы постоянного тока 0...5 мА, 0...20 мА, 4...20 мА в любом сочетании.

Барьеры искробезопасности МТМ501-08, МТМ501-082 предназначены для преобразования сигналов постоянного тока уровня 0...5 мА, 0...20 мА, 4...20 мА (пассивный вход) в искробезопасные выходные сигналы постоянного тока 0...5 мА, 0...20 мА, 4...20 мА в любом сочетании.

Барьеры МТМ501-09, МТМ501-092 предназначены для питания двухпроводных преобразователей, расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0-5 мА, 0-20 мА, 4-20 мА (пассивный вход) в цифровой код, передаваемый по интерфейсу RS485. Барьеры предназначены для построения удаленных систем мониторинга на базе GSM-модемов и распределенных систем мониторинга на базе интерфейса RS485.

Основные функции

  • взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрывозащищенности "ExiaIIC";
  • элементы искрозащиты – ограничительные резисторы + стабилитроны;
  • гальваническое разделение входных и выходных цепей 1500 В;
  • гальваническое разделение между входными цепями 500 В для МТМ501-072, МТМ501-092;
  • гальваническое разделение между выходными цепями 500 В для МТМ501-082;
  • НСХ преобразования - линейная или извлечение квадратного корня (устанавливается потребителем);
  • переконфигурация входных и выходных сигналов может быть проведена в условиях потребителя с помощью имеющихся кнопок;
  • калибровка может быть осуществлена в условиях потребителя с помощью имеющихся кнопок;
  • Связь с внешними устройствами по интерфейсу RS485 (протокол MODBUS RTU - Slave) для МТМ501-09, -092.

Характеристики

Технические характеристики

Шифр

МТМ501-07

МТМ501-08

МТМ501-09

МТМ501-072

МТМ501-082

МТМ501-092

Напряжение питания

DC 20...30 В

при поставке в комплекте сМТМ101

АС 197...242 В

при поставке в комплекте сМТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность

3 Вт

5 Вт

Диапазон рабочих температур

+5...+60 °C

Напряжение питания двухпроводного преобразователя

DC 17...22 В

Класс точности

0,1

Входной сигнал, мА

4...20 акт.

0...5,
0...20,
4...20

4...20 акт.

4...20 акт.

0...5,
0...20,
4...20

4...20 акт.

0...5,
0...20,
4...20

0...5,
0...20,
4...20

0...5,
0...20,
4...20

0...5,
0...20,
4...20

Выходной сигнал, мА
(Сопротивление нагрузки, Ом)

0...5 (2000),
0...20 (500),
4...20 (500)

Интерфейс
RS485

0...5 (2000),
0...20 (500),
4...20 (500)

Интерфейс
RS485

Параметры искробезопасной цепи, не более
Lдоп., мГн
Сдоп., нФ



5
60

Степень защиты корпуса

IP20

Масса, не более

0,2

0,35

Входное сопротивление, для входных токовых сигналов, не более

160 Ом

100 Ом

160 Ом

100 Ом



1-МТМ501-07; 2 - МТМ501-072, МТМ501-082, МТМ501-092

Обозначение при заказе


МТМ501



Исполнение



Х



Входной ток



Х



Выходной ток (кроме МТМ501-09, -092)



Х



К - извлечение кв. корня



Х

Модификации

Исполнения

Шифр

Искробезопасные цепи

НСХ преобразования

Количество каналов

Монтаж

МТМ501-07

цепи питания ДП

извлечение кв. корня или линейная

1

Din-рейка

МТМ501-072

2

МТМ501-08

выходные цепи пост. тока

1

МТМ501-082

2

МТМ501-09

цепи питания ДП

1

МТМ501-092

2

Примечания:

  • ДП - двухпроводный преобразователь, ток потребления которого (информационный сигнал) изменяется пропорционально входной величине (температуре, давлению);
  • НСХ преобразования может быть изменена в условиях потребителя.
