Устройство УСДМ-01

No votes yet
Категория:

Устройство сбора дискретных данных УСДМ-01 является электронным прибором, обеспечивающим функционирование системы, состоящей из:

  • Автоматизированного объекта,
  • Системы управления этим объектом.

Назначение устройства УСДМ-01

Устройство используется:

  • В качестве передатчика состояния дискретных сигналов автоматизированного оборудования в управляющую систему,
  • Для выполнения системных команд.

Устройство и работа

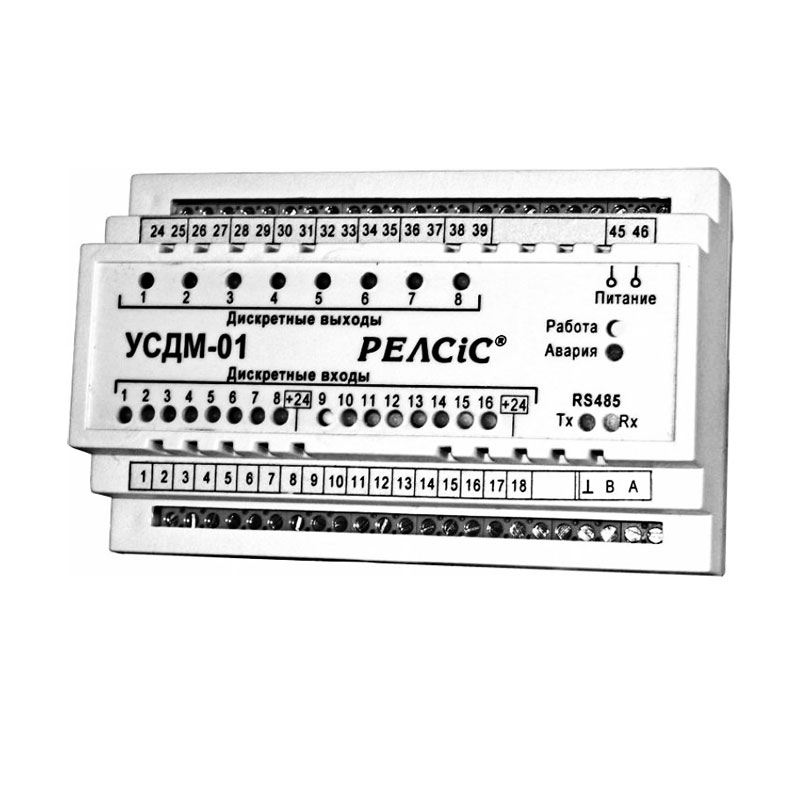

Устройство сбора дискретных данных производится в пластиковом корпусе, на лицевой панели которого расположены:

  • Контакты для подключения к внешним устройствам (16 входов, 8 пар выходов, питающее напряжение, «+24В», интерфейс RS485),
  • Точечные светодиодные индикаторы состояния входов, выходов и рабочего режима,
  • Информационные подписи контактов и индикаторов.

Для передачи информации применяется протокол MODBUS RTU.

Допустимые форматы передаваемой информации:

  • D1 – состояние дискретных входов (используются все биты),
  • D2 – инверсия дискретных входов (используются все биты),
  • D3 – адрес устройства (целочисленное значение),
  • D4 – скорость обмена (используемые биты 2÷4, остальные резервные),
  • D5 – паритетный бит (используемые биты 0÷2, остальные резервные),
  • D6 – информационный бит (используется бит 3, остальные резервные),
  • D7 – стоп-бит (используются биты 0 и 2, остальные резервные),
  • D8 – команда дистанционного управления (используемые биты 0÷7, остальные резервные).

Дискретные выходы имеют тип «сухой контакт».

Для монтажа устройства используется DIN-рейка шириной 35мм.

Полное название

Устройство сбора данных УСДМ-01

Верхний предел коммутируемого контактами реле постоянного напряжения

30В

Верхний предел коммутируемого контактами реле переменного напряжения

250В

Верхний предел коммутируемой контактами реле силы тока

Длительность нахождения контактов реле в замкнутом состоянии

0,1с

Напряжение при опросе дискретных входов

24В

Питающее постоянное/переменное напряжение

220В

Допустимое адресное пространство

1÷255

Диапазон состояний регистра инверсии дискретных входов

0÷65535

Диапазон состояний регистра адреса устройства

1÷255

Диапазон состояний регистра скорости обмена

1÷16

Диапазон состояний регистра паритетного бита

1÷4

Состояние регистра информационного бита

8

Диапазон состояний регистра стоп-бита

1÷4

Диапазон состояний регистра дискретных входов

0÷65535

Рабочий температурный диапазон

(-30÷+55)°C

Размер устройства

63х90х140мм

Устройство УСДМ-01 весит

0,35 кг
