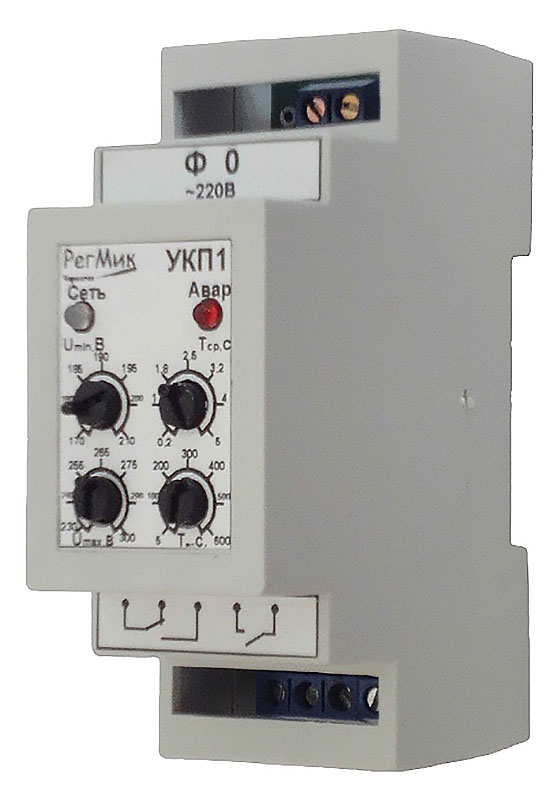

Устройство защиты однофазной сети УКП1

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство защиты и контроля параметров однофазной сети предназначено для защитного отключения электродвигателей и прочего электрооборудования в случае возникновения аварийной ситуации.

Отслеживаются аварийные ситуации:

  • выход напряжения сети за допустимые пределы;
  • перегрев электрооборудования;
  • неисправность датчика температуры.

Для быстрого определения аварии и ее устранения в приборе применены двухцветные индикаторы, с помощью которых, отображается расширений список аварийных ситуаций. Расшифровка аварийных ситуаций приведена в паспорте.

Устройство защиты имеет входные (Х1-4) и выходные контакты (Х5-9).

Входные контакты:
Х1(A) – контакт для подключения фазного напряжения
Х2 (N) – нейтраль (земля прибора);
X3 (F) – контакт контроля пускателя;
X4 (T) – контакт подключения датчика температуры.
Выходные контакты:
Х5 - Х9 – контакты реле;
Р1-Р4 – регуляторы для настройки.

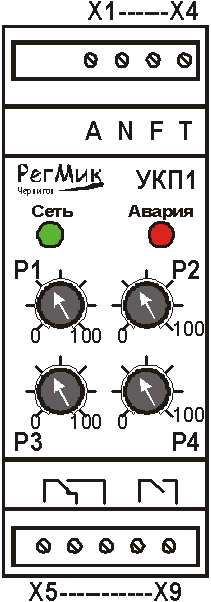

Вид спереди УКП1

Рисунок 1 - Вид спереди УКП1

Выходным устройством прибора является реле. В отключённом состоянии контакты 5 и 6 замкнуты, при этом контакты 5 и 7 разомкнуты. После подключения прибора параллельно нагрузке и при наличии напряжения в сети и отсутствии аварийных ситуаций, контакты 5 и 6 размыкаются, а замыкаются контакты 5 и 7.

Обозначение регуляторов и функций прибора по названию
Название прибора Umin Umax Тср Твкл tперегрев Тип* Реле Вер. ПО Примечания
УКП1-M1 Р1 Р3 1.0 c Р4 Р3 1/1 1 Базовая модель с контролем toC
УКП1-M2 Р1 Р3 Р2 Р4 --- 2 2 Базовая модель
УКП1-M3 160 В 280 В 1.5 c 5 с --- 2 3 Упрощенная модель

* - под типом реле подразумевается 2 варианта работы:

  • 1/1 – одно реле управляет пускателем второе настроено на включение аварийной сирены при залипании пускателя;
  • 2 – два реле дублируют друг друга и настроены на управление пускателем.
  • Umax - напряжение при превышении которого срабатывает реле;
  • Umin - минимальное напряжение удержания реле;
  • Тср - время срабатывания прибора;
  • Твкл - время включения нагрузки после восстановления параметров;
  • tперегрев - максимально допустимая температура объекта.

Работа УКП1

Работа прибора заключается в отслеживании входных параметров и в случае выхода из заданного диапазона (Аварии) - отключение нагрузки. Необходимо отметить, что отключение нагрузки проходит только в случае если Авария держится на протяжении времени Тср, а включение нагрузки проходит через время Твкл после восстановления входных параметров в допустимые рамки (исчезновение аварии). Таким образом, при пропадании аварии начинается отсчет времени Твкл до включения исполнительного реле, но если на протяжении этого времени опять возникает аварийная ситуация счетчик времени сбрасывается и отсчет начинается заново. На Аварии «пропадание фазы» и «превышение напряжения» не распространяется действие счетчика Тср, поскольку срабатывание по этим авариям проводится мгновенно.

Устройство защиты отслеживает наличие напряжения на входе F во время выключения Реле 1, поскольку Реле 1 управляет пускателем (контактором) то при его размыкании напряжение на входе должно исчезнуть. Если это не происходит значит контакты пускателя «залипли». Прибор каждые 4с проводит включение / выключение выхода N1 до пропадания напряжения на входе F. При этом устанавливается ошибка «Залипание пускателя», включается Реле2 (только для приборов с выходом1/1) и сбросить ее можно только полным выключением прибора из сети (перевключением).

Устройство защиты УКП1 работает совместно с датчиками температуры NTC. На регуляторе значения аварийной температуры выставляется температура, при достижении которой сработает защита – авария «Перегрев». Сброс данной ошибки проходит при снижении температуры объекта ниже заданной на 5-8°C. При обрыве датчика и замыкании проводов датчика прибор выдаст соответствующую ошибку.

Основные технические характеристики
Наименование характеристики Значение
Номинальное напряжение(линейное), В 220
Частота сети, Гц 48 – 52
Диапазон регулирования: срабатывание по Umax(фазное), В 230 – 300
Диапазон регулирования: срабатывание по Umin(фазное), В 170 – 210
Диапазон регулирования: срабатывание по перекосу Uпер, В 20 – 100
Диапазон регулирования: срабатывание по перегреву tперегрев, °C 40 – 125
Диапазон регулирования: задержка срабатывания Тср, сек 0,2 – 5
Диапазон регулирования: задержка восстановления Твкл, сек 5 – 600
Время срабатывания при обрыве фаз не более ,сек 0,2
Точность определения порога срабатывания по U, В до 4
Напряжение, при котором сохраняется работоспособность, В 120 – 500
Диапазон рабочих температур, °C -25 – +55
Суммарный ток потребления от сети, мА до 30
Гистерезис по напряжению, В 4 – 5
Ресурс выходных контактов, вкл/откл 100 000
Максимальный ток, коммутируемый контактами, А 8
При коммутации нагрузки 5А не менее миллионов срабатываний
При коммутации нагрузки 1А не менее миллионов срабатываний
0,1
1
Степень защиты прибора IP30
Вес, г (не более) 200
Габаритные размеры, мм 35х68х90
