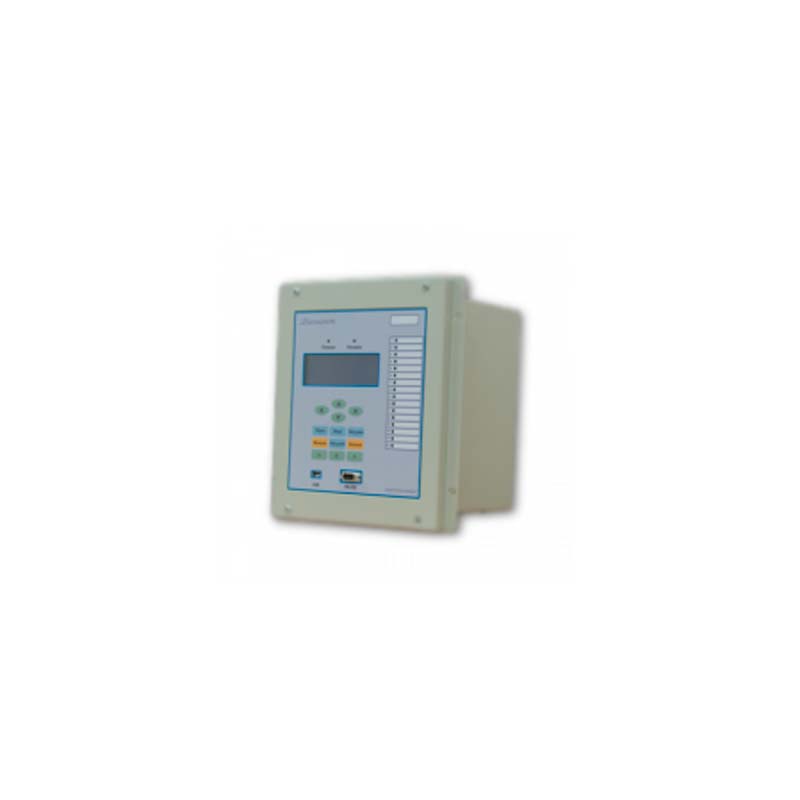

Автоматика ликвидации асинхронного режима ALAR03

Автоматика ликвидации асинхронного режима ALAR03 предназначена для применения в электросетях переменного тока с частотой 50 Гц в качестве микропроцессорного устройства релейной защиты, противоаварийной автоматики, регистрации, диагностики и управления выключателями.

Область применения

Автоматика ликвидации асинхронного режима может использоваться

• на энергообъектах с различными типами подстанций и на электростанциях (тепловых, атомных, гидравлических и т.п.), находящихся в эксплуатации или вновь сооружаемых, с напряжением на шинах от 6 до 750 кВ.
• в составе АСУ в качестве подсистемы нижнего уровня.

Устройство и принцип действия

3-х ступенчатая автоматика ликвидации асинхронного режима ALAR03 изготавливается с тремя органами сопротивления в измерительной части.

1. ступень отвечает за обнаружение АР на 1-м цикле, контроль скорости вектора сопротивления и управление ресинхронизацией, исходя из знака скольжения.
2. ступень определяет АР и знак скольжения на втором и последующих циклах. Работает при больших скольжениях благодаря отсутствию контроля скорости вектора сопротивления. Производит контроль ЭЦК и формирует управление в зависимости от знака скольжения.
3. ступень ликвидирует асинхронный режим после ресинхронизации. Срабатывает после заданной временной отсрочки с подсчетом необходимого количества циклов, контролем ЭЦК и знака скольжения. Отключает несинхронно работающие связи энергосистемы.
