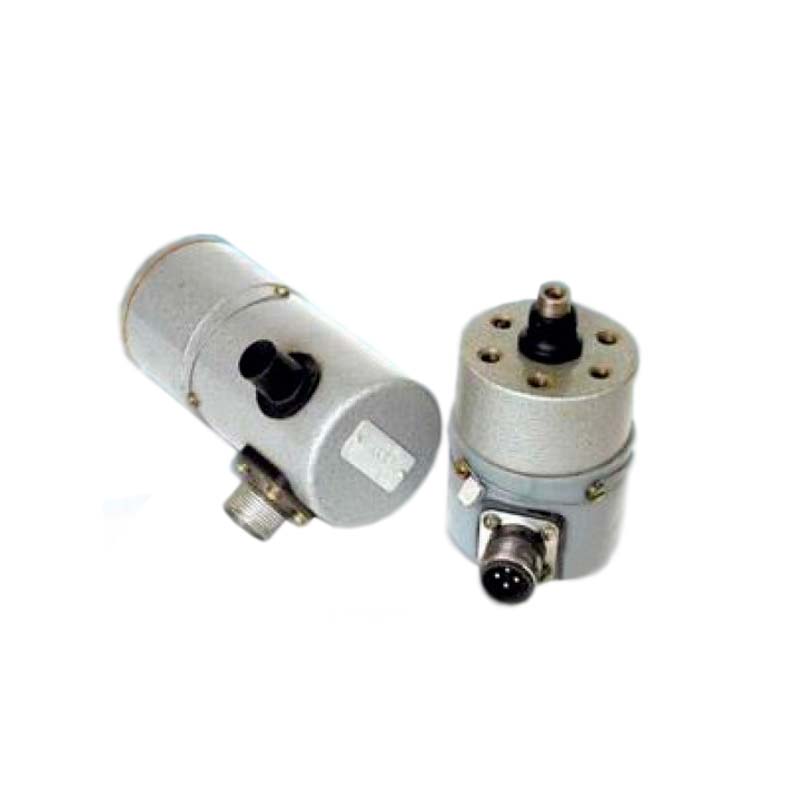

Стоп-устройство СУ-3

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стоп-устройство СУ-3 предназначено для перекрытия всасывающего коллектора или перемещения органа топливоподачи в положение "Стоп" при подаче электрического управляющего сигнала.

Область применения

Стоп-устройство используется как исполнительный механизм в таких сферах:

  • системы орошения;
  • судостроение;
  • мясная, молочная промышленность;
  • машиностроение;
  • компрессоростроение.

Устройство и принцип действия

Стоп-устройство СУ-3  представляет собой механизм, состоящий из основного электромагнита, микропереключателя, защитного колпака с разъёмом или сальником. Стоп-устройство имеет автоматическую защелку для фиксации в положении «Стоп». Сброс защёлки осуществляется как дистанционно, так и вручную.

Монтаж стоп-устройств СУ-3 осуществляется через шесть отверстий М8 на 50мм, или произвольным хомутом за корпус изделия.

Характеристики

Параметры Значения
Тяговое усилие 10 кгс
Рабочий ход 10 мм
Номинал, напряжение 24 В
Время срабатывания 0,2 с
Масса 3,0 кг
Габаритные размеры 180x146x72 мм
Присоединительные размеры 6 отв. М8-7Н на 050 мм
