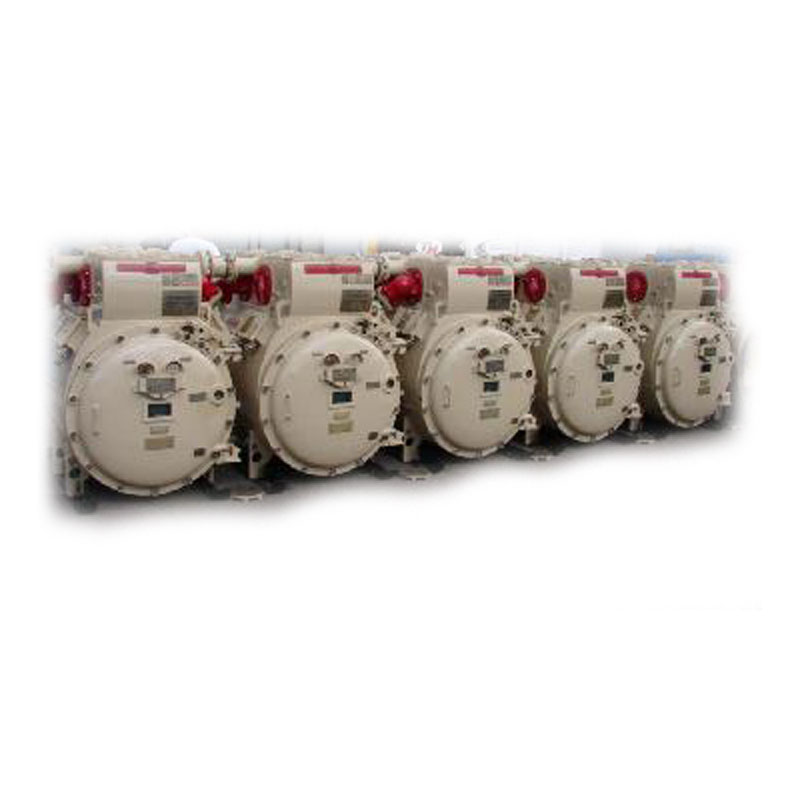

Устройство КРУВ-6В-УХЛ5 (КРУЧВ-6ВМ, КРУВ-6ДВМП, КРУВ-6ВМП)

Серия устройств представлена такими моделями: устройство КРУВ-6В-УХЛ5; устройство КРУЧВ-6ВМ; устройство КРУВ-6ДВМП; устройство КРУВ-6ВМП

Описание

Комплектные виды распределительных устройств линейки КРУВ-6В-УХЛ5 отличает вводная конструкция, в состав которой входят специальные шкафы и внутренние камеры:

  • Верхние позиции установки занимают камеры прямоугольной формы, разного назначения, посредине вводные, и другого назначения, расположенные в крайней позиции, для разъединителей.
  • Подсоединение к шкафам мощных кабелей обеспечивается через кабельные вводы, при этом к шкафу могут подсоединяться 2 питающих и 2 отходящих кабеля, в том числе бронированные кабели и кабели серии ЭВТ.
  • Аналогичные конструкции секционных шкафов и специальных шкафов, оборудованных отходящими присоединениями, которые обладают идентичными габаритами, размерами присоединений, но отличаются разным видом установленной аппаратуры.
  • В нижней части конструкции корпуса установлена камера выключателя, коробки для вторичных цепей.
  • Все шкафы выполнены с оснащением из взрывонепроницаемого материала для корпуса, который разделяется на отдельные камеры или отсеки специальными видами перегородок.
  • Закрывание камеры выключателя обеспечивается дверьми, остальных камер – специальными крышками.
  • Для управления шкафами КРУ можно использовать ПДУ (пульт для совершения дистанционного оперативного управления).

Шкафы изготовляются в исполнении по степени взрывозащиты РВ4В Иа. Уровень защиты пульта дистанционного управления соответствует РОИа.

Назначение

Система устройств способна обеспечивать защиту электрических установок и осуществлять управление подземными конструкциями токоприемников угольных шахт в среде, с опасными концентрациями газов, дисперсных взвесей, пыли. Линейка распределительных комплектных установок марки КРУВ-6В-УХЛ5 предназначается для функций, обеспечивающих четкое распределение размеров электроэнергии в областных сетях с уровнем напряжения 6кВ, промышленного диапазона частот с использованием изолированной нейтрали.

Устройство, рабочие моменты

Шкаф КРУВ-6ВМ, шкаф КРУВ-6В способны обеспечивать широкий ряд функций, от оперативного включения, отключения систем до блокировки, сигнализации, целенаправленной защиты по однофазному замыканию на землю или пол:



Функции шкафов КРУВ-6В, КРУВ-6ВМ

Оперативное выключение или включение на месте

Ручное включение (оперативно)

Сигнализация по замыканию однофазного плана на землю

Отключение защитного устройства (минимальное напряжение)

Выключения отходящего подсоединения для осуществления техосмотров и ремонтов;

Сигнализации при сработке защитного механизма от тока перегрузочного плана (для шкафа с отходящим вариантом подсоединения)

Сигнализационная работа по току КЗ; срабатывает блокировочное реле по утечке; состояние выключателя

Для контроля величин напряжения, тока в силовых электрических цепях;

Блокирует повторные включения

Наличие подключения вынесенного по исполнению устройства для контроля электрической энергии УКЭШ;

Использования замыкающего типа блок-контактов выключателя в искробезопасных электроцепях внешних автоматических устройств (водоотлива, метан-реле) и дистанционного управления;

Подключения контактов реле дополнительных устройств внешней защиты

Экстренное  дистанционное отключение и подключение

Напряжение в работе

6 кВ

Токовый показатель:



              Сборные варианты шин

Диапазон 630–1250 А

              Вводные, селекционные КРУ шкафы

Диапазон 100–630–1250 А

              КРУ шкафы

Диапазон 20–630–1250 А

Максимальный уровень напряжения в работе

7,2

Частота

50 Гц

Мощность отключения

125…200 МВ·А

Требуемый ток для выключения

Промежуток 12,5…25 кА

Ток электродинамической стойкости

31…50 кА

Термически устойчивый ток

Минимум 12,5, максимум 31,5 кА

Механический размер ресурса



              Выключательный механизм

Тридцать тысяч раз

              Разъединительный прибор

Две тысячи раз

Уровень защиты оболочки

ІР54

Вес шкафа КРУ

1150 кг
