Устройство защиты для вагонов 81-717/714

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Комплектное устройство защиты для вагонов серии 81-717/714 применяется для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для оперативного отключения электрических силовых цепей вагонов метрополитена.

Модификации

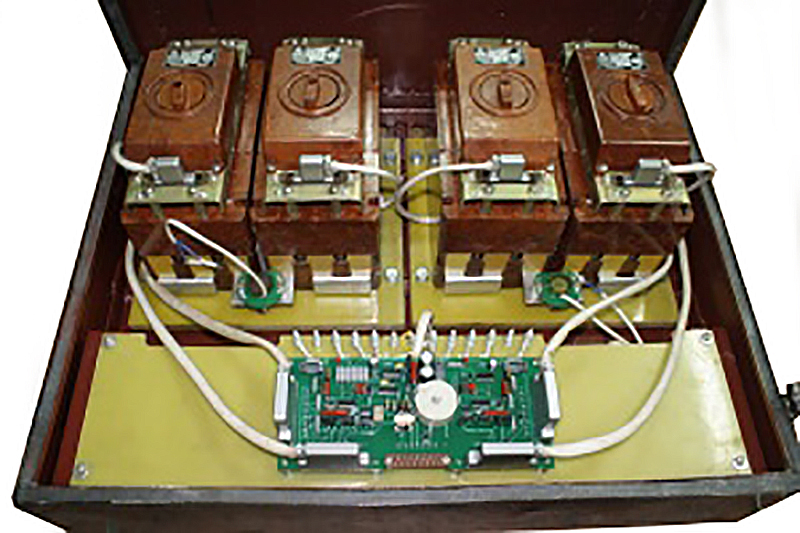

Устройство ЯВ1001М1-44ДК У2 является модификацией  81-717/714 используется в целях подачи электрического тока в нормальном режиме и для отключения питания при коротком замыкании или перегрузке. Также применяется для моментального отключения питания вагонов метро в случае внештатных ситуаций. Представленный тип оборудования имеет несложный разборной механизм, состоящий из 2х панелей управления с 4мя автоматами А3782П, устройство защиты включает в себя отдельный элемент управления, который находится в блоке с естественной вентиляцией. Для подключения различных эл-тов схемы и других внешних соединений устройства существует клемная колодка. Крепление ящика с ЯВ1001М1-44ДК У2 производится при помощи 4х фарфоровых изоляторов.

Конструктивное исполнение

В состав платы управления устройства 81-717/714 входят следующие схемы управления (СУ):

  • СУ независимым расцепителем автоматов;
  • СУ электромагнитными приводами взвода устр-в автоматов АП3782П (АП3722П).

Характеристики

Технические характеристики
Параметры Значения
Климатическое исполнение В, категория 2 (ГОСТ-15150)
Темпер-ра окруж. среды min -500C, max+400C
Допустимая влажность воздуха 95%
Условия эксплуатации безопасн. по газу и воздуху
Механические действия группа М29
Uномин. глав. цепи 750В
Umax 1кВ
Iуст. эл.-магнит. расцепителя 1200…1380В
Iуст. датчю maxтоковой защиты 800…840А
Uном цепи управления 75 В
Габариты, max 8,7х6,4х4,6см
m max 140кг
вентиляция блока естественная, воздушная
