Прибор МПЗК-160РКС
Описание
Прибор МПЗК-160 РКС используется для управления трёхфазными асинхронными двигателями и контроля скорости работы конвейеров, транспортеров, норий и барабанов.
Для измерения частоты вращения контролируемого оборудования используются индуктивные датчики, особенностью которых является полное отсутствие реакции на все материалы кроме металлов. Также возможен контроль переполнения бункеров и трубопроводов с помощью датчиков подпора подключаемых непосредственно к блоку управления.
Устройство и работа МПЗК-160РКС

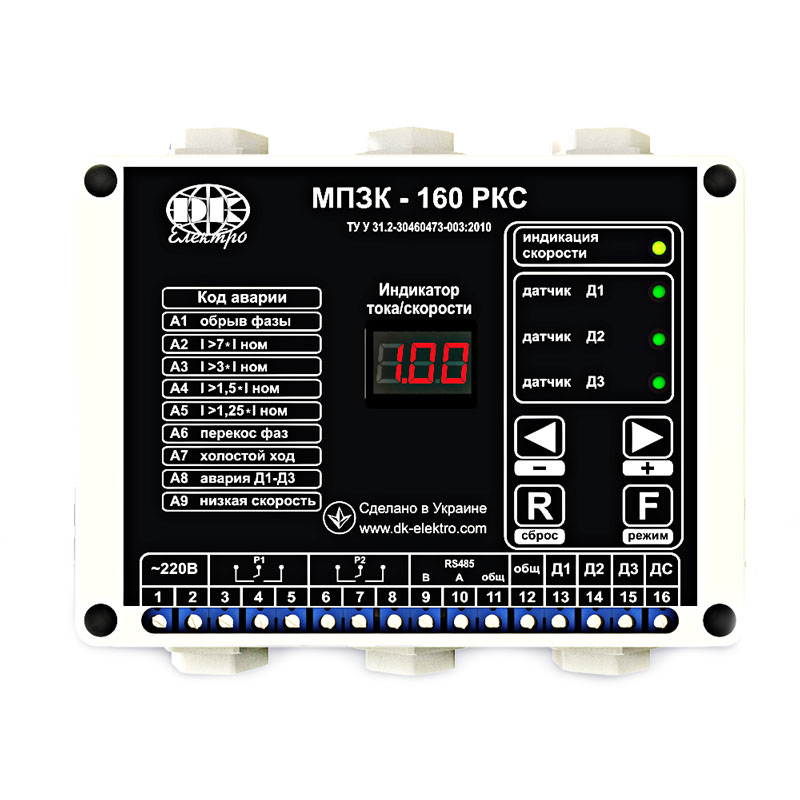

Конструктивно прибор представляет собой жаропрочный полипропиленовый корпус, с установленными внутри электронными компонентами. Индикация контролируемых параметров происходит с помощью электронного дисплея расположенного, вместе с элементами управления, на лицевой панели прибора.
Подключение силовых цепей, к устройству, производится без применения специальных клемных колодок, значения параметров питающей сети снимаются с помощью оригинальных трансформаторов.
В случае необходимости контроля оборудования с рабочими токами, превышающими 160 А, возможно использование промежуточных трансформаторов тока.
Характеристики
С помощью прибора возможен контроль и регулирование следующих технических параметров:
- Скорость вращения ленты транспортера с выводом информации на дисплей.
- Моментальную величину тока, в подключенной цепи.
- Отключение привода в случае обрыва или схода ленты конвейера с напрвляющих роликов.
- Контроль наполнения емкости, по трем позициям.
- Отключение привода при - обрыве одной или нескольких питающих фаз, перекосе напряжения, превышение, при пуске, допустимых нагрузок.
- Возможность объединения в общую сеть с последующим управлением.
Прибор МПЗК-160РКС нужен для параметров создания рабочего состояния:
|
№ п\п |
Параметр |
Значение |
|
1 |
Размер питания |
220 |
|
2 |
Рабочая частота |
Герцы 50 штук |
|
3 |
Пофазный контроль и защита от сверхтоков |
Есть |
|
4 |
Допустимый контролируемый ток подключенных электродвигателей |
1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А |
|
5 |
В момент обрыва любой фазы прибор срабатывает за время |
1 секунда |
|
6 |
Срабатывание токовой защиты, при превышении 1,25 от номинального значения, с |
15 |
|
7 |
Срабатывание защиты от холостого хода, % |
≤ 30% Iном |
|
8 |
Время срабатывания защиты от холостого хода, с |
180 |
|
9 |
Входы, цифровые |
4 |
|
10 |
Выходы релейные |
2 |
|
11 |
Контакты (релейный выход) могут выдержать нагрузку |
Два Ампера |
|
12 |
Режим работы |
Продолжительный |
|
13 |
Категория исполнения |
IP20 |
|
14 |
Размеры устройства, мм |
160х140х75 |
|
15 |
Вес устройства, кг |
1 |
