Автомат АЗК.Э-0,63

No votes yet
Категория:

Автомат закрытия клапана АЗК.Э-0,63 используется для автоматического закрытия клапанов поворотного типа, при снижении давления в трубопроводе ниже установленного значения.

Устройство может применяться для управления подачей технологического газа и воздуха на металлургических направлениях и коксохимических направлениях ватных производств.

Применение автомата позволяет исключить производственные аварии и выход из строя оборудования предприятия в результате снижения давления в технологических трубопроводах, и автоматизировать процесс управления клапанами.

Устройство и работа автомата АЗК.Э-0,63

Условия эксплуатации устройства допускают его эксплуатацию на предприятиях с агрессивными рабочими условиями без нарушения целостности и выхода из строя его отдельных элементов:

  • Температурным показателем для стабильно работы может быть произвольный показатель – от -40 до +500 °С.
  • Влажность – 100% при 300 °С.
  • Класс устойчивости к воздействию вибраций – N2

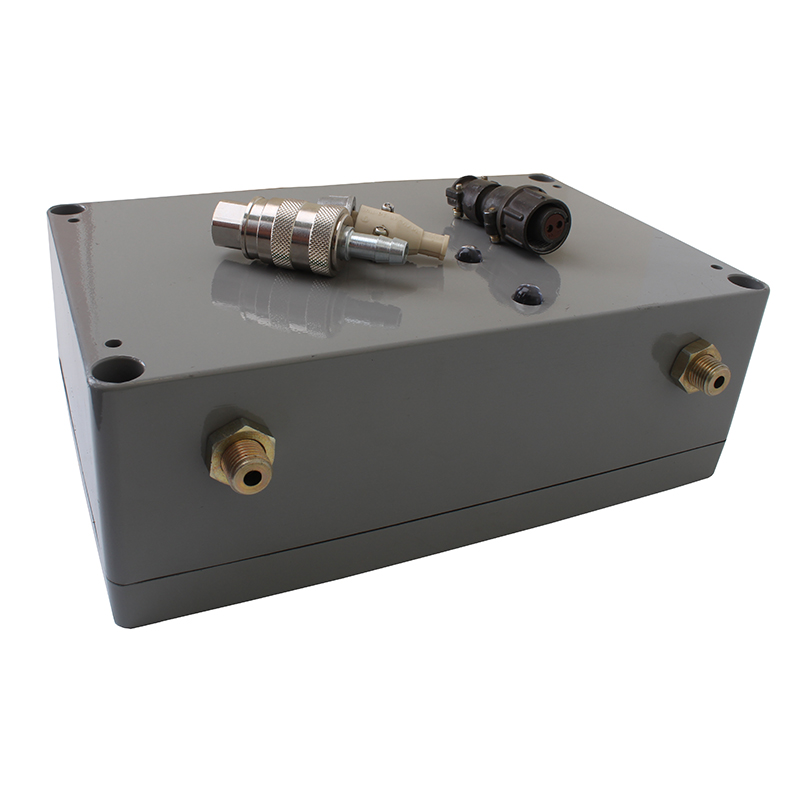

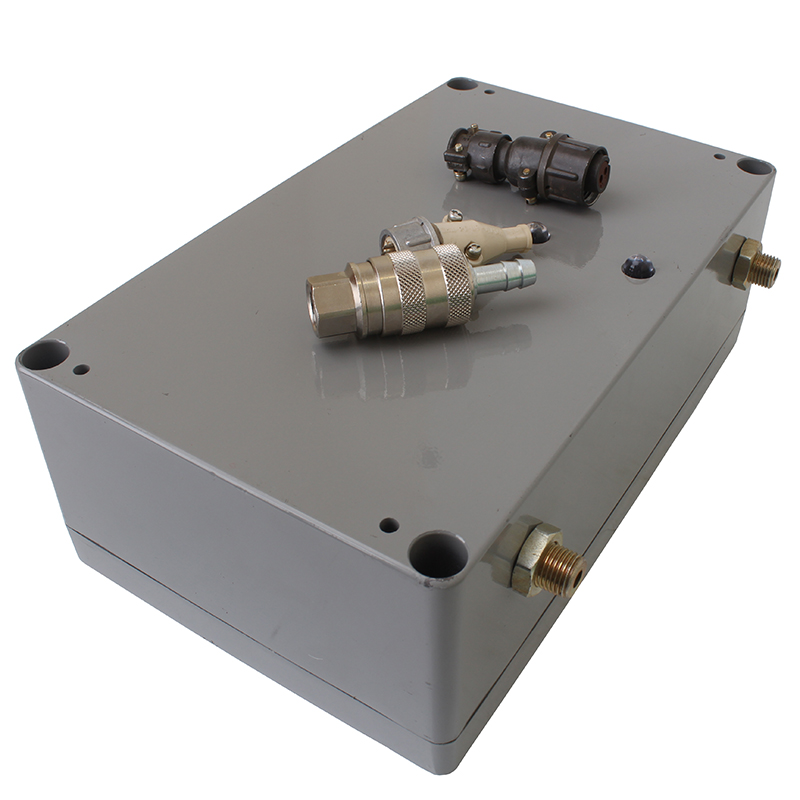

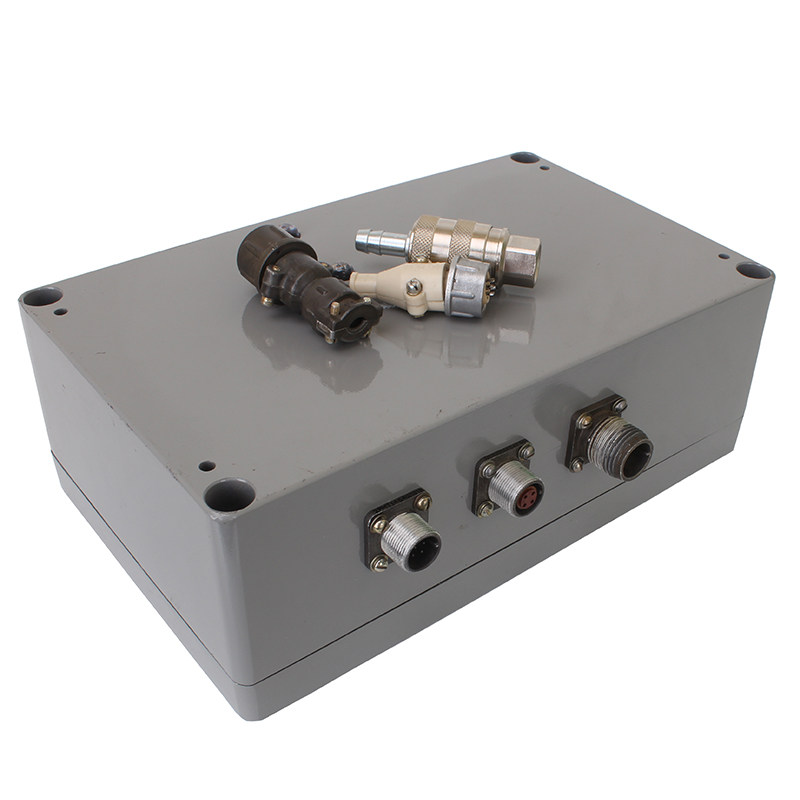

Автомат закрытия клапана — это такой металлическое изделие с выведенными на лицевую панель контрольными индикаторами патрубками контроля давления.

Принцип работы прибора основа на постоянном сравнении текущего давления, в трубопроводе, с заданным значением. И при выходе параметров контролируемой среды за установленные пределы происходит срабатывание сигнальной цепи устройства и подается, управляющий, сигнал на привод клапана и загорается соответствующий индикатор с надписью «авария» (находится на передней панели).

Автомат АЗК.Э-0,63 производится под эксплуатацию на таких условиях партнера:

№ п\п

Параметр

Значение

1

Средой основной работы является

Сжатый воздух или газ

2

Максимальное статическое давление рабочей среды, Мпа

0,12

3

Диапазон регулирования уровня реакции, Мпа



Верхний

0,8



Нижний

0,002

4

Точность срабатывания от верхнего предела, %

1,5

5

Питающее напряжение, В\Гц

220/50

6

Размеры устройства, мм

298х227х92

7

Вес устройства, кг

13
