Стенд контроля УМПК-39

No votes yet
Категория:

Стенд магнитопорошкового контроля крупногабаритных деталей УМПК-39, который позволяет определить дефекты в разной ориентации с применением импульсного, выпрямленного и переменного трёхфазного тока.

Назначение стенда УМПК-39

Стенд контроля УМПК-39 предназначен для проверки деталей мокрым магнитопорошковым методом на наличие дефектов продольной и поперечной ориентации. Стенд может применяться как в составе производственных линий, так и в качестве самостоятельной установки. Используется на предприятиях машиностроения, самолётостроения при контроле деталей при сборке и после ремонта.

Конструкция УМПК-39

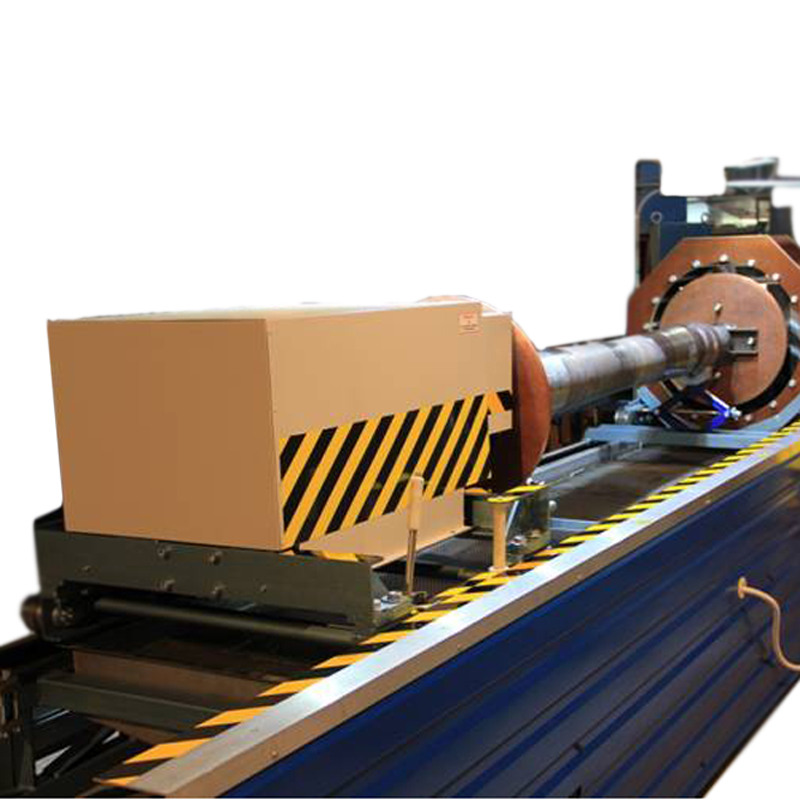

Стенд контроля деталей УМПК-39 – это габаритный стационарное устройство, которое позволяет проверять поверхность деталей сложной конфигурации кроме их торцевых частей. По краям станка смонтированы привод и зажимы, а между ними располагается перемещающийся соленоид. По центру УМПК-39 на его боковой поверхности установлен пульт управления установкой, над стендом закреплены светильники. Рядом со стендом находится электрический шкаф для управления электроприводом, подачи питающего напряжения и токов для возбуждения магнитного поля в соленоиде. Установка позволяет плавно регулировать перемещение соленоида, вращение зафиксированной в зажиме детали и токи возбуждения магнитного поля.

Используемый метод

магнитопорошковый (мокрый)

Материал для контроля

порошковая ферромагнитная эмульсия на основе очищенной воды или керасиномаслянной суспензии

Способ намагничивания

полюсное, циркулярное

Ток

выпрямленный, переменный, импульсный

Создаваемая напряжённость поля в центре соленоида

16000 А/м

Ток циркулярного намагничивания

импульсный

500÷15000 А

переменный

500÷10000 А, частота 50 Гц

выпрямленный

500÷10000 А

Ток полюсного намагничивания

переменный

4500÷20000 ампер-витков, частота 50 Гц

выпрямленный

4500÷24000 ампер-витков

Регулируемая скорость продольного перемещения катушки

до 100 мм/с

Скорость (регулируемая) вращения зажатой детали

2 об/мин

Габариты проверяемых деталей

диаметр

400 мм

длина

3500 мм

Время переналадки

5 мин

Параметры импульса

длительность

0,5 с

частота

1 Гц

количество

1÷5 Гц

Габаритный размер установки

6 метров 600 мм x 2 метра 400 мм x 2 метра 250 мм

Масса полной конструкции

6 тонн
