Панель байпасная ПБ-1 используется для перевода приводов, автоматизированных систем управления и пневматических исполнительных компонентов, с автоматического на ручное управление. Панель может применяться для управления пневматическим оборудованием без использования электрических силовых цепей.

Устройство обеспечивает безударную смену режимов управления оборудования с дистанционного на ручной, также производится индикация сигнала управления.

Устройство и работа панели ПБ-1

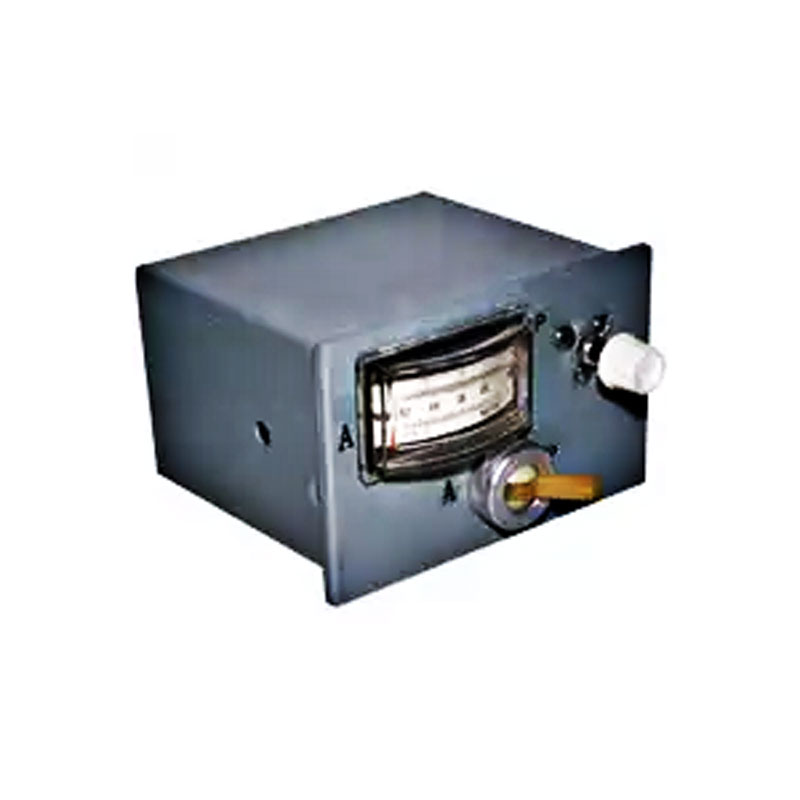

Конструктивно панель представляет собой металлический корпус, на лицевой панели которого расположены тумблер выбора режима работы и устройство индикации управляющего сигнала. Также на лицевой панели находится регулятор уровня, управляющего сигнал. На задней панели прибора расположены патрубки подключения пневматических трубопроводов.

Принцип работы устройства заключается в переключении управляющего, пневматического, сигнала между различными сетями управления, с помощью переключателя, перекрывающего ту или иную пневматическую сеть управления.

Панель байпасная ПБ-1 трудится в сфере канализации и трубовых проводов, при этом совмещая выдержки технических параметров:

№ п\п

Параметр

Значение

1

Рабочее, питающее давление, Мпа

0,14

2

Уровни выходного сигнала, Мпа:

Минимальный

максимальный



0,02

0,1

3

Минимальный рабочий расход воздуха, л\мин

10

4

Минимальный проходной диаметр трубопроводов, мм

3

5

Монтажное положение

Горизонтальное

6

Вес устройства, кг

1,25

Допустимый диапазон температуры окружающей среды от +5 до +50 °С.

Конструкционные особенности панели не предусматривают ее использование в помещениях с высоким уровнем запыленности, также следует избегать попадания брызг воды на корпус и конструкционные части прибора. При несоблюдении условий эксплуатации возможен выход устройства из строя или снижение точности регулировки выходного сигнала.
