Система управления и диспетчерского контроля МЛ 360

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Система управления и диспетчерского контроля МЛ 360 применяется в автономных системах отопления жилых домов, строений производственного и административного назначения. Котельные, оснащенные системой управления, не требуют обслуживающего персонала в процессе эксплуатации; все функции контроля и управления осуществляются автоматически. Вмешательство в работу котельной возможно с ПК АРМ оператора центрального пульта контроля и управления (ЦПКУ) эксплуатирующей организации. Использование АРМ оператора и современных средств связи позволяет контролировать состояние котельной, параметры системы отопления и горячего водоснабжения, оперативно управлять работой установленного оборудования: котлов, насосов, задвижек и т.п.

Функциональные возможности

В системе МЛ 360 интегрированы функции различных, как правило, отдельно выпускаемых изделий:

  • каскадное управление котлами;
  • управление отоплением и горячим водоснабжением по различным графикам;
  • резервное питание контроллера и измерительных преобразователей;
  • регистрация и архивирование параметров и режимов работы котельной, в т.ч. аварийных;
  • диспетчерский контроль и управление работой котельной;
  • подключение к ЦПКУ и организация работы в системе коммунального хозяйства.

Конструкция и принцип работы

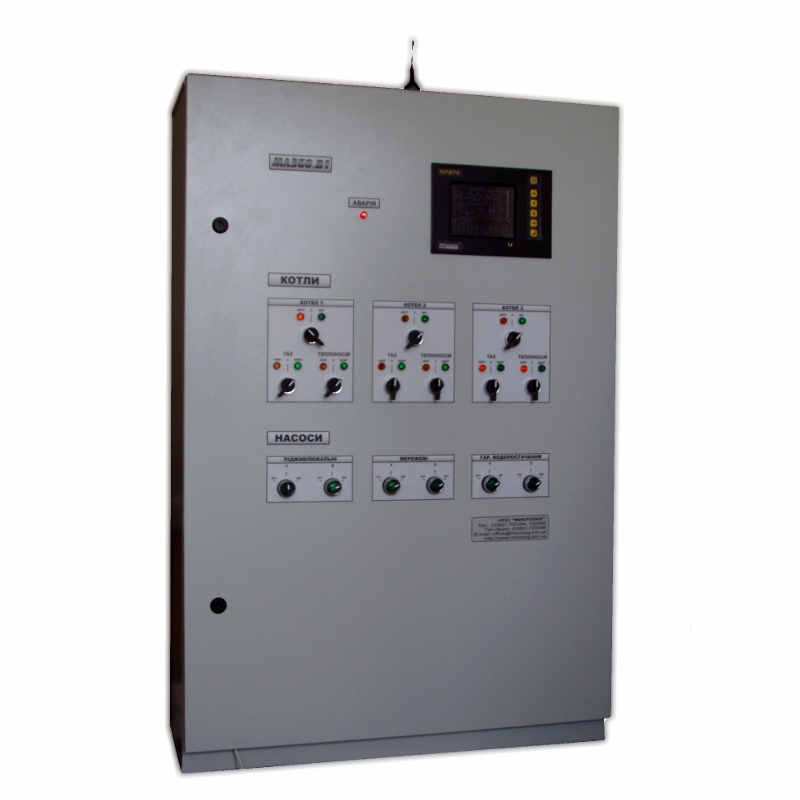

Конструктивно система управления МЛ 360 состоит из установленных в шкафу управления программируемого контроллера, многоканального регистратора параметров, блока резервного питания, средств связи с ЦПКУ. На передней двери шкафа управления установлены органы ручного управления, которые используются в процессе проведения профилактических и ремонтных работ на котельной.

Программируемый контроллер МЛ 380 проектируется на базе унифицированного набора функциональных модулей (УНФМ) в соответствии с конкретным техническим заданием потребителя. Объединение модулей в систему осуществляется с помощью операторской панели либо многоканального регистратора технологических параметров.

Многоканальный графический регистратор параметров МЛ 275. Осуществляет общее управление процессами на котельной, а также регистрацию, долговременное хранение и отображение на графическом ЖКИ – индикаторе до 16 параметров в виде таблиц, графиков, диаграмм, либо мнемосхемы технологического процесса с одновременным отображением на ней текущих значений контролируемых параметров. Регистрация параметров производится в реальном времени с указанием текущего времени и даты на электронных носителях информации с передачей накопленных данных на ЦПКУ для архивирования, анализа и долговременного хранения. Обмен информацией с программируемым контроллером осуществляется посредством первого гальванически развязанного интерфейса RS422 / 485; второй гальванически развязанный интерфейс RS422 / 485 используется для подключения регистратора к ПК или для подключения к регистратору переносного FLASH – накопителя информации МЛ 814.

Встроенный блок резервного питания МЛ 714 обеспечивает функционирование системы при пропадании напряжения питающей сети (питание контроллера и измерительных преобразователей). Питание модема осуществляется отдельным источником бесперебойного питания, чем обеспечивается передача информации на ЦПКУ при пропадании питающей сети, что в свою очередь позволяет контролировать состояние котельной, производить аварийное отключение в системе отопления, извещать об аварийной ситуации.

Средства связи. Для подключения котельных с ЦПКУ используются разнообразные каналы связи; ранее введенные в эксплуатацию котельные связаны посредством выделенных или коммутируемых телефонных линий связи с использованием телефонных модемов, новые - с помощью средств мобильной связи GSM/GPRS. В последнем случае самым простым вариантом является передача обслуживающему персоналу SMS – сообщений о работе котельной, однако более эффективной является работа нескольких котельных в системе под общим управлением АРМ оператора ЦПКУ.

АРМ оператора представляет собой программно – технический комплекс, предназначенный для оперативного контроля и управления технологическими процессами на котельных. В реализованном проекте АРМ обеспечивает подключение до 16 котельных, оборудованных системой МЛ 360 и средствами мобильной связи GSM/GPRS.

Основные функции АРМ:

  • сбор, регистрация и архивирование текущих значений параметров работы котельных за любой промежуток времени;
  • оперативная корректировка параметров работы котельных;
  • включение / отключение отдельных агрегатов котельных;
  • представление данных на экране монитора в виде графиков, таблиц, диаграмм в заданном масштабе времени(почасовом, суточном);
  • представление на экране монитора мнемосхемы каждой отдельной котельной, с указанием установленных измерительных преобразователей и исполнительных устройств с одновременным отображением измеренных значений параметров и положения исполнительных устройств;
  • составление отчетных документов о работе за сутки, месяц в удобном для анализа виде;
  • регистрация нештатных ситуаций с указанием даты и времени;
  • организация доступа оперативного персонала к работе с программно-техническим комплексом;
  • ряд других возможностей, улучшающих качество и оперативность управления объектами.

Характеристики

Количество каналов для подключения преобразователей температуры 8
Количество каналов для подключения преобразователей давления 8
Напряжение питания преобразователей давления, В 12…24
Количество каналов для подключения преобразователей расхода 2
Тип преобразователей расхода (выходной сигнал) импульсный
Количество каналов для подключения дискретных датчиков 16
Тип дискретных датчиков (выходной сигнал) «сухой контакт»
Количество каналов управления котлами 8/16
Количество каналов управления насосами 16
Количество каналов управления клапанами 8
Параметры сигналов управления, ток, А / напряжение, В 2,0 / 220 перем. либо 2,0 / 24 пост.
Интерфейс для подключения модема RS 232C
