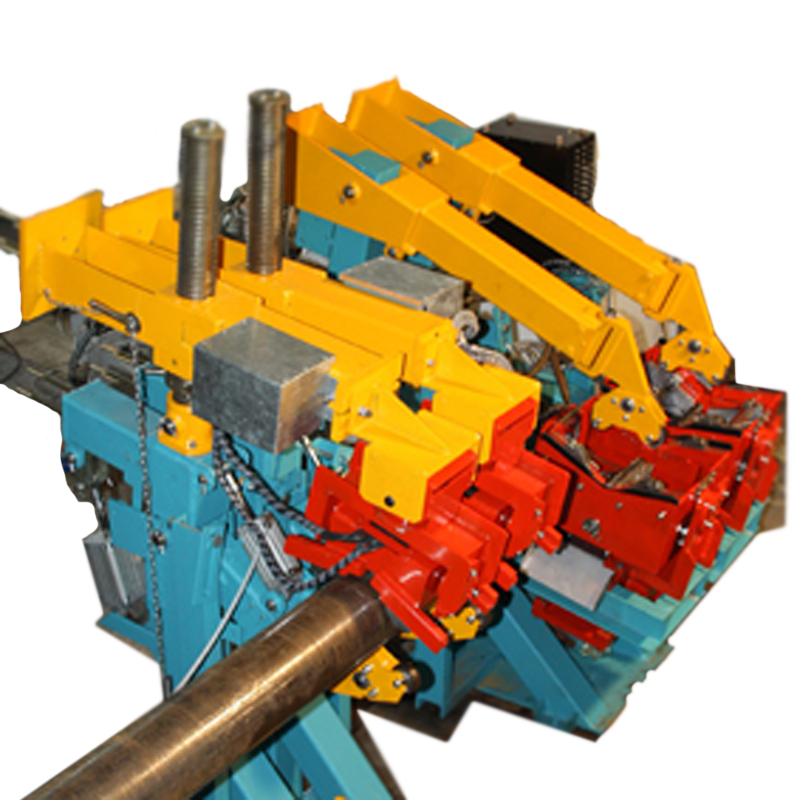

Система контроля Т-18, Т-18ВТ

No votes yet
Категория:

Системы неразрушающего контроля тела трубы: системы ультрозвукового контроля СНК Унискан-Луч Т-18, система вихретокового контроля Т-18ВТ обеспечивают полный контроль трубной продукции на наличие в них дефектов. Она включает в себя четыре ванны иммерсионного типа, которые устанавливаются последовательно.

Назначение систем контроля Т-18, Т-18ВТ

Обнаружение дефектов в стенках труб при условии, что по характеристикам своей отражающей способности они соответствуют отражателям, которые вводятся искусственно. Системы используются при анализе пазов на поверхности изделий под действием ультразвука. Таким образом удаётся с высокой эффективностью определять участки, в которых имеется расслоение, неоднородность или несплошность металла.

Конструкция систем контроля Т-18, Т-18ВТ

Работа системы организована на последовательном использовании ванн, в каждой из которых обеспечиваются определённые схемы, позволяющие проконтролировать отдельные параметры системы. Сначала задействуются две иммерсионные ванны, в них проверяется толщина стенок труб и наличие в их теле участков с расслоениями. Кроме того, в первой ванне проводится полноценный контроль изделий на наличие в них продольных трещин. Для обнаружения в теле трубы поперечных дефектов используются 3-4 ванны.

Ключевыми особенностями системы Т-18 является возможность

  • формирования протоколов в шести различных исполнениях,
  • отслеживания полученных результатов в режиме реального времени с использованием компьютерных технологий,
  • создания двухмерного изображения, в которых нанесены дефектные сечения.

При использовании вихретоковой системы Т-18ВТ в работе задействуются два сканера, которые оснащаются специальными преобразователями. В итоге с использованием её с высокой эффективностью выявляются любые дефекты вне зависимости от их ориентации относительно оси изделия при глубине на уровне 5 % относительно общей толщины стенки трубы. При этом максимальная «мёртвая зона» с обоих концов составляет 200 мм. Основной задачей, которая реализуется при использовании данной системы, становится выявление закатов, трещин, плен металла.

Производительность установки

30 труб/час

Параметры паза

глубина

максимум

3÷5 % от толщины стенки

минимум

0,3 % от толщины стенки

ширина

максимум

1 мм

длина

максимум

50 мм

Диаметр плоскодонного отражателя

6,4 мм

Глубина сверления

минимум

2 мм

предельные значения

25÷90 % от толщины стенки

Максимальная длина концов трубы, которые не контролируются в процессе проверки

300 мм
