Прибор МПЗК-50

Average: 10 (1 vote)
Категория:
Документация:

Прибор МПЗК-50 – разработанный микропроцессорный приборный механизм защиты и поддержания контроля используется для управления режимами работы насосов погружного типа или предназначенных для проведения дренажных работ.

Устройство может применяться как на промышленных, так и на коммунальных или частных объектах. Управление подключенным оборудованием, а также его защита осуществляется с помощью комплекса встроенного защитного оборудования.

Применяемость МПЗК-50

Комплекс электронных средств, обеспечивающих защиту и контроль, предоставляет следующие возможности:

  • Выбор режима работы, без участия персонала, – дренаж или подъем воды.
  • Управление режимом работы привода насоса в зависимости от уровня воды, работа или остановка.
  • Контроль и вывод на индикаторную панель рабочего тока электродвигателя.
  • Индикация сообщений об ошибках в работе подключенного оборудования.

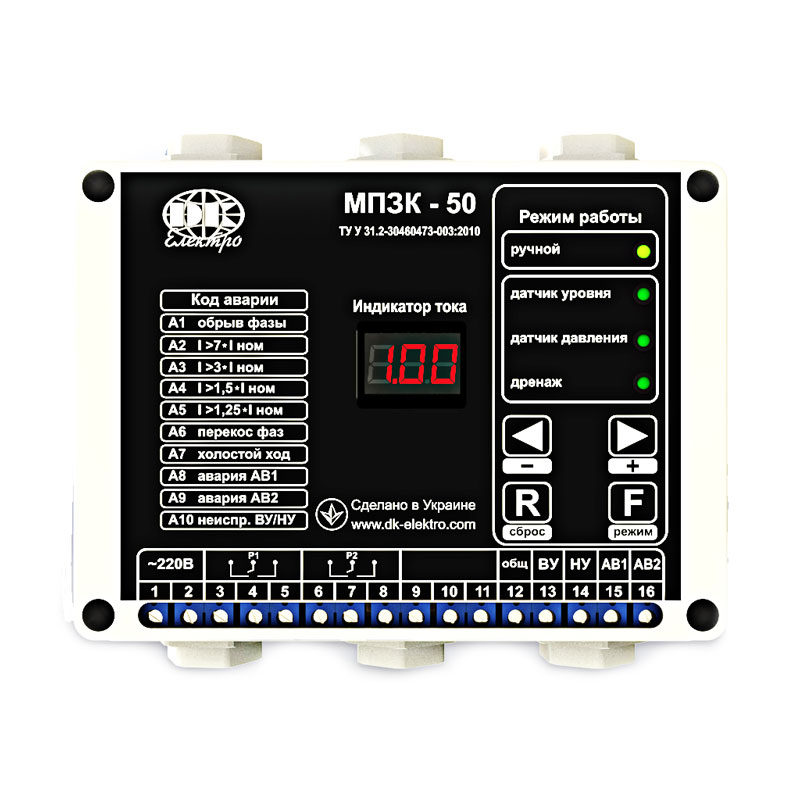

Устройство прибора

Устройство представляет собой корпус, выполненный из жаропрочного полипропилена, с размещенными, на лицевой панели средствами управления и освещения индикации. А внутри корпуса, размещены электронные и силовые элементы.

Для осуществления контроля заданных параметров, к устройству может подключаться различное вспомогательное оборудование:

  • Кондуктометрический датчик уровня – обеспечивает контроль за уровнем жидкости в резервуаре.
  • Датчик сухого хода -  с помощью датчика осуществляется полное исключение «сухого» хода.
  • Электроконтактный манометр – устанавливается на трубопровод и в случае выхода давления за установленные параметры дает сигнал на включение или отключение электропривода.

№ п\п

Марка товара

Прибор защиты и контроля МПЗК-50

1

Питающее напряжение, В

220 показателей Вольт

2

Среднее значение частоты

49,9…50,1 Герц

3

Пофазный контроль и защита от сверхтоков

Есть

4

Допустимый контролируемый ток подключенных электродвигателей

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

5

Срабатывание собственной защиты происходит при обрыве любой фазы, с

Период 1 секунда

6

Срабатывание токовой защиты, при превышении 1,25 от номинального значения, с

15

7

Срабатывание защиты от холостого хода, %

≤ 30% Iном

8

Время срабатывания защиты от холостого хода, с

180

9

Входы, цифровые

4

10

Выходы релейные

2

11

Допустимая нагрузка, приходящая на контакт релейного выхода, А

2

12

Режим работы

Продолжительный

13

Категория исполнения

IP20

14

Размеры устройства, мм

160х140х75

15

Вес устройства, кг

1
