Модуль МКУ-02

Модуль для проведения контроля и местного управления МКУ-02 представляет согласно внешних параметров собой приборы, используемые для обеспечения коммутации силовых цепей, питающих электроприводы насосов, а также для осуществления управления работой 2-линейных смазочных систем.

Применение МКУ-02

Предложенными модулями комплектуют смазочные системы циркуляционного и последовательного типа, которые устанавливаются на различном промышленном оборудовании.

Как работает модуль

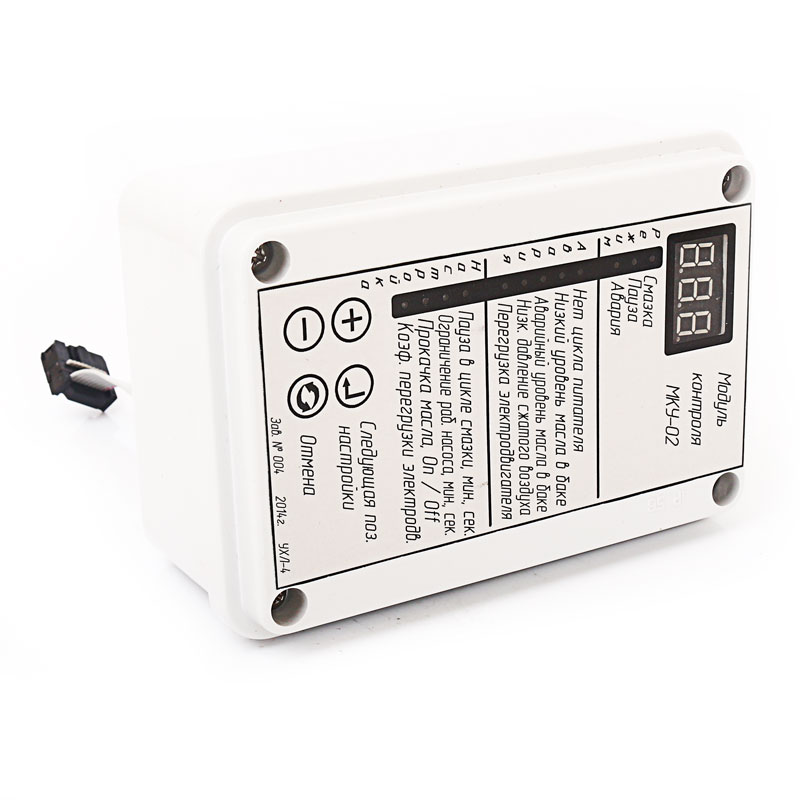

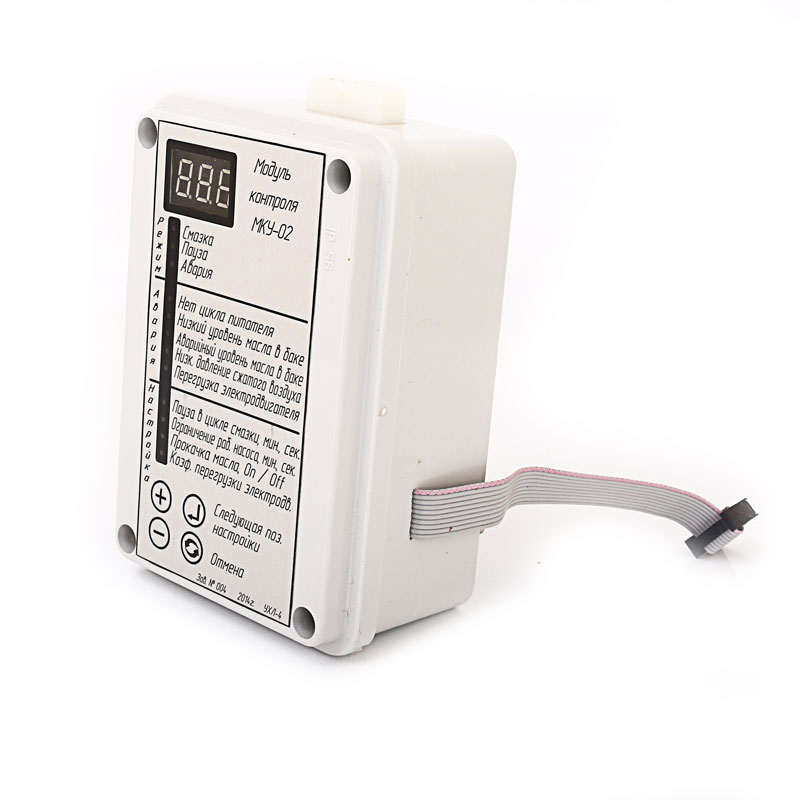

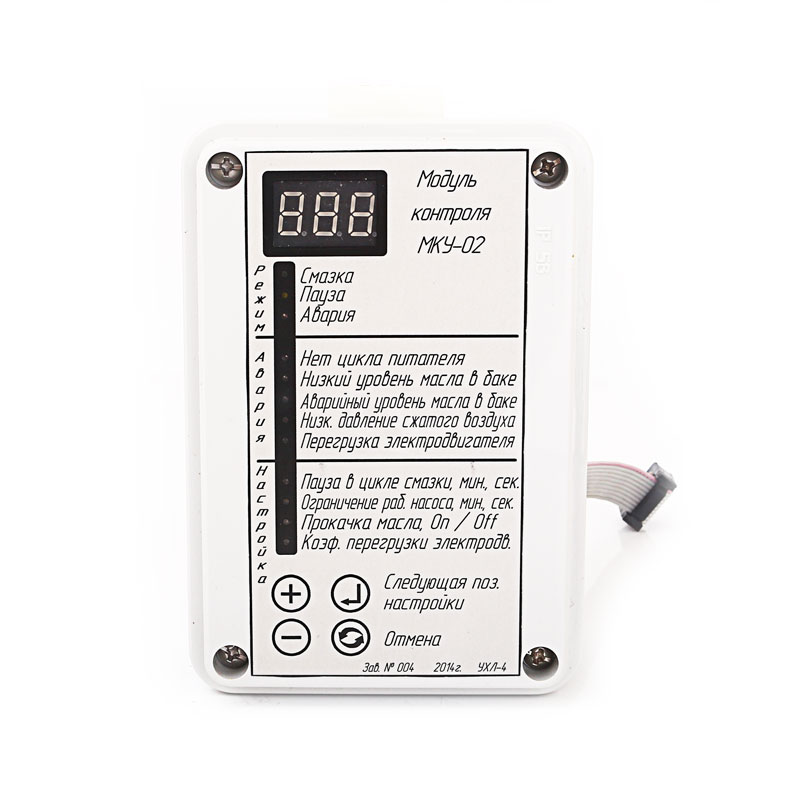

Прибор построен как металлическое устройство, где расположен блок управления и коммутационный разъем штепсельного типа. На передней панели устройства, которая является управляющей, расположены функциональные клавиши, переключатели режимов и цифровой индикатор.

Подключение кабелей, посредством которых осуществляется управление исполнительными механизмами насосов и систем смазки, осуществляется через штепсельный интерфейс. После включения автоматических выключателей на панели прибора напряжение будет подаваться на измерительный блок, который программируется на нужный режим работы посредством функциональных клавиш.

Электропитание устройства осуществляется исключительно от 3-фазной сети от переменного тока с показателем рабочего напряжения 220 В. Прибором поддерживается продолжительный режим работы с автоматическим управлением работой контролируемых систем.

Эксплуатационные условия

Модуль МКУ-02 рассчитан для функционирования в помещениях, где температура контролируется в пределах от -200С до +550С. Показатель влажности при Т=+250С должен отвечать 80%. Допускается возможность вибраций на рабочем месте с частотой не больше 35 Гц и показателем ускорения менее 0,5g.

Прибор может выпускаться в двух модификациях для разных климатических условий. Предлагается исполнение модуля УХЛ4 для регионов с умеренным климатом и О4.1 для тропического климата.

Название параметра

Значение

Система питания:

Переменный 3-фазный ток, 220 В, 50 Гц или 60 Гц

Показатель потребляемой мощности:

не больше 30 Вт

Режим управления и функционирования:

автоматический / продолжительный

Величина тока теплозащиты:

минимум 1.6 А, максимум 2.5 А

Величина тока в линии световой сигнализации:

50 мА

Защищенность от влаги и пыли:

IP54

Контрольный временной интервал функционирования насоса:

от 1 сек до 999 мин.

Продолжительность паузы:

от 1 сек до 999 мин.

Вес модуля:

не больше 4.5 кг

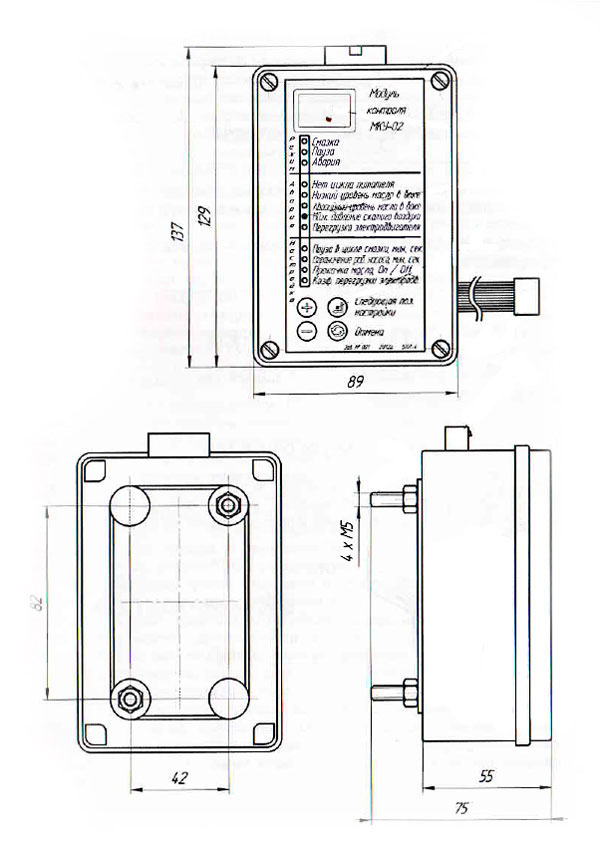

Размеры модуля МКУ-02

Схема размеров МКУ-02
