МЛ 511/ 512/ 513 Системы автоматизированного контроля и регулирования для печей отжига

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

МЛ 511/ 512/ 513 Системы автоматизированного контроля и регулирования для печей отжига предназначены для оперативного контроля и регулирования температуры в печах отжига стеклотары, изделий из фарфора, фаянса и керамики, стройматериалов, термообработки металлоизделий.

Устройство и принцип действия

  • Системы МЛ 511

В состав системы МЛ 511 входят:

  • регуляторы температуры МЛ 310 / 311 / 312 / 313 / 314 (по количеству зон нагрева),
  • блоки управления розжигом и контроля пламени для газовых горелок МЛ 680 (по количеству горелок),
  • частотный преобразователь для асинхронного двигателя привода конвейера.

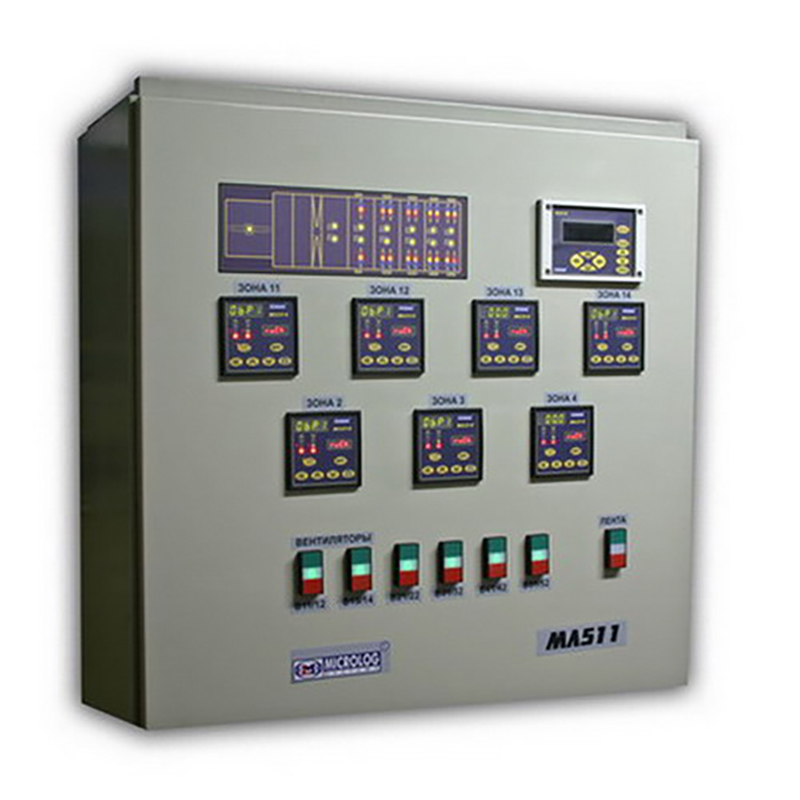

Регуляторы температуры и частотный преобразователь установлены в электрошкафу, где кроме них расположены органы управления вентиляторами и пускозащитная аппаратура. Блоки управления розжигом устанавливаются возле печи в непосредственной близости от газовых горелок. В качестве измерительных преобразователей для регуляторов температуры могут использоваться все существующие термопары, термометры сопротивления, оптические пирометры. Имеются исполнения системы в которых дополнительно установлены интеллектуальные дисплейные модули МЛ 910 / 920 (см. соответствующие информационные материалы), которые обеспечивают сбор, накопление, архивирование и отображение информации. Сбор информации от регуляторов температуры и частотного преобразователя, а также передача уставок этим устройствам осуществляется посредством гальванически развязанного интерфейса RS 422 / 485. Для ручного ввод данных и параметров процессов отжига, задания скорости конвейера в модулях предусмотрена надежная мембранная клавиатура.

  • Системы МЛ 512

Системы МЛ 512 имеют некоторые отличия, связанные с особенностями контролируемых тепловых процессов. В связи с достаточно большой протяженностью этих печей целесообразно сбор данных от измерительных преобразователей температуры, давления, разрежения и их предварительную обработку производить на месте установки измерительных преобразователей (термокомпенсация холодных концов термопар, линеаризация характеристик термопар, преобразование сигналов в ток, код). Эта обработка осуществляется посредством блоков преобразования сигналов МЛ 290/291/ 292/293, сигналы от которых поступают на устройства сбора данных для последующей регистрации и архивирования.

  • Системы МЛ513

Системы МЛ513 выполнены на базе регуляторов температуры, давления, расхода газа и воздуха, соотношения газ-воздух с оптимизацией расхода газа по нескольким критериям по выбору технолога. Там, где необходимо вмешательство оператора в ход технологического процесса, совместно с регуляторами применяются блоки ручного управления МЛ 306. Для управления задвижками и другими исполнительными органами используются блоки тиристорных коммутаторов МЛ 620 различных модификаций. Они отличаются по мощности, количеству каналов, способу включения нагрузки ("звезда"/"треугольник") при подключении к трехфазной сети.
