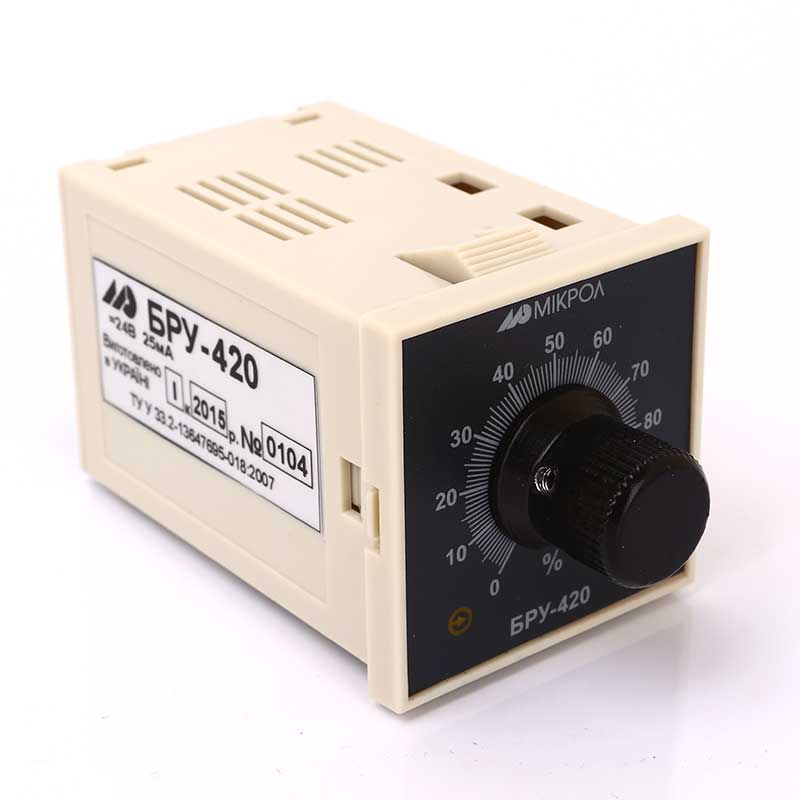

Блок БРУ-420 занимается прибором ручного задатчика.

Об оборудовании

Блок БРУ-420 является управляющим устройством. Используется для комплектации системы автоматизации в любом типе производственного процесса. В свое рабочее время он формирует сигналы в задании. Работая в ручном управлении, может осуществлять совершением работ в аналоговом исполнительном устройстве или механизме.

Описание

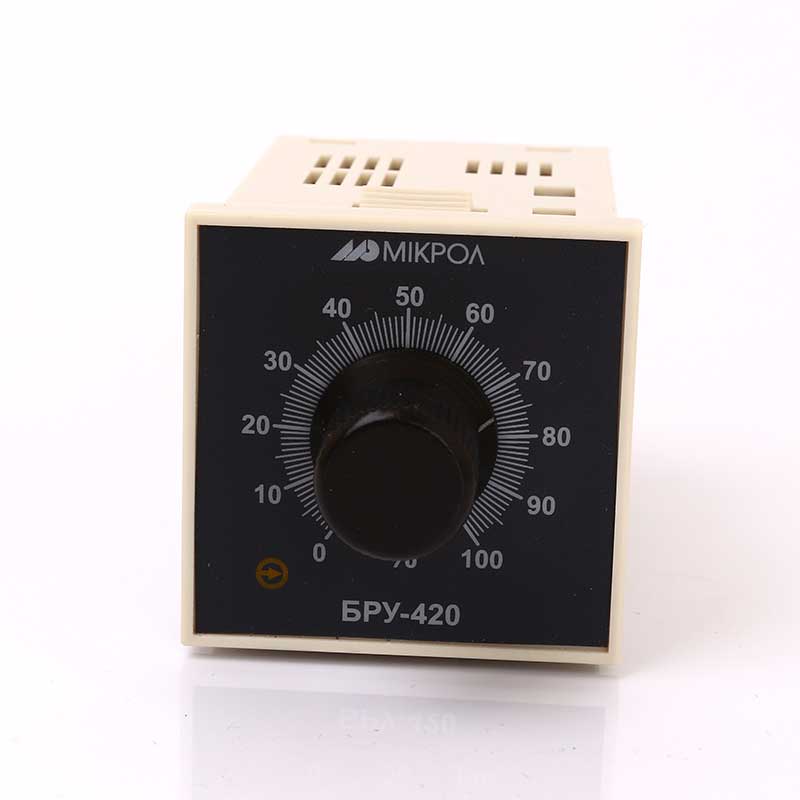

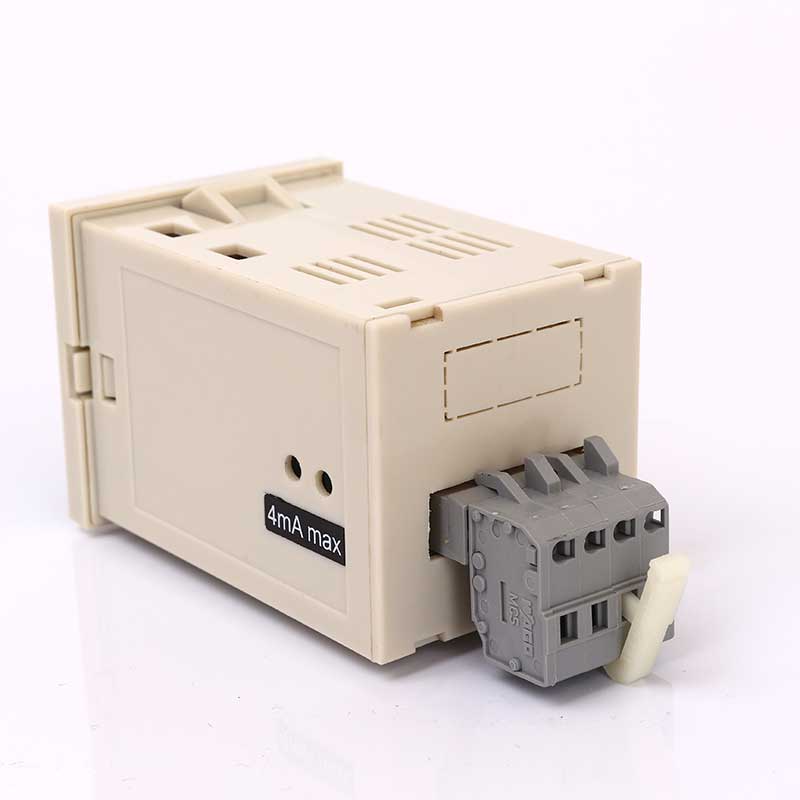

Единолитой корпус в основе своей содержит пластмассовые вещества. Передняя панель владеет ручкой для выбора задания, и шкалу задания с выходным сигналом в пределе от 0 % до 100 %. На оси потенциометра располагается данная ручка, при этом закрепляется на плату с печатным монтажом. На плате расположены радиологические механизмы. Индикатор, контролирующий выходной ток (токовая петля), светится. При этом он находится на плате. Задатчик подключается к внешним цепям через разъемные клеммы. На боковой поверхности сделаны отверстия, возле которых сделаны надписи, через которые можно добраться до резисторов электрической схемы.

Блок делится на регулируемый делитель напряжения и усилитель постоянного тока. Усилитель содержит в себе операционный тип усилителя и повторитель эммитерного характера на транзисторе.

  • В устройстве расположен всего один аналоговый вход.
  • В рабочее время ток расходуется в значении, не превышающем показатель в 25 миллиампер.
  • Выходной сигнал может колебаться в пределе 4-20 миллиампер, при не превышении сопротивления выше 500 Ом.
  • Погрешность в формировании сигнала выходного типа равна около 2 процентов.
  • Токовая петля питает весь блок током в размере 4-20 миллиампер при напряжении от 18 до 36 Вольт.
  • Монтажной глубиной считается 95 миллиметров.
  • Высота 48 мм.
  • Ширина 48 мм.
  • Глубина 110 мм.
  • Вес одного блока 85 грамм.

Подключение блока БРУ-420

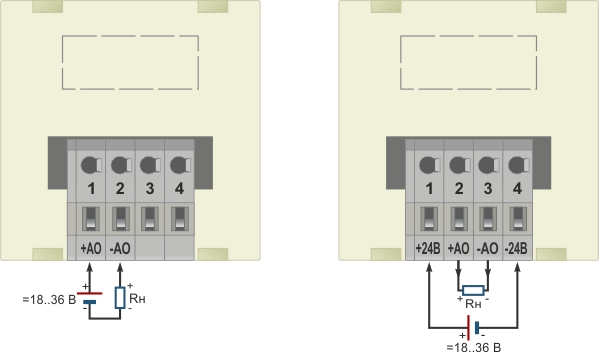

Подключение прибора

Пример применения Блока

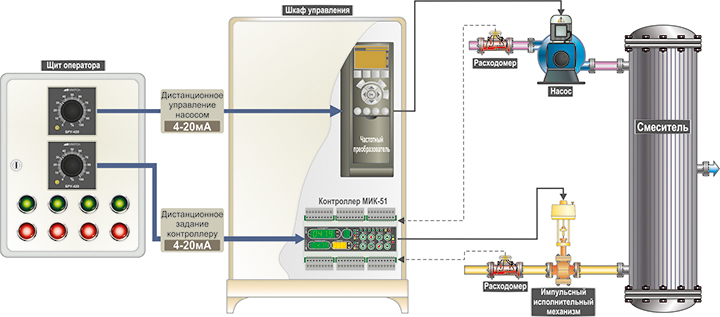

Пример применения блока ручного задатчика БРУ-420

  • Блок БРУ-420;
  • документы на него;
  • розетка и монтажный рычаг.
