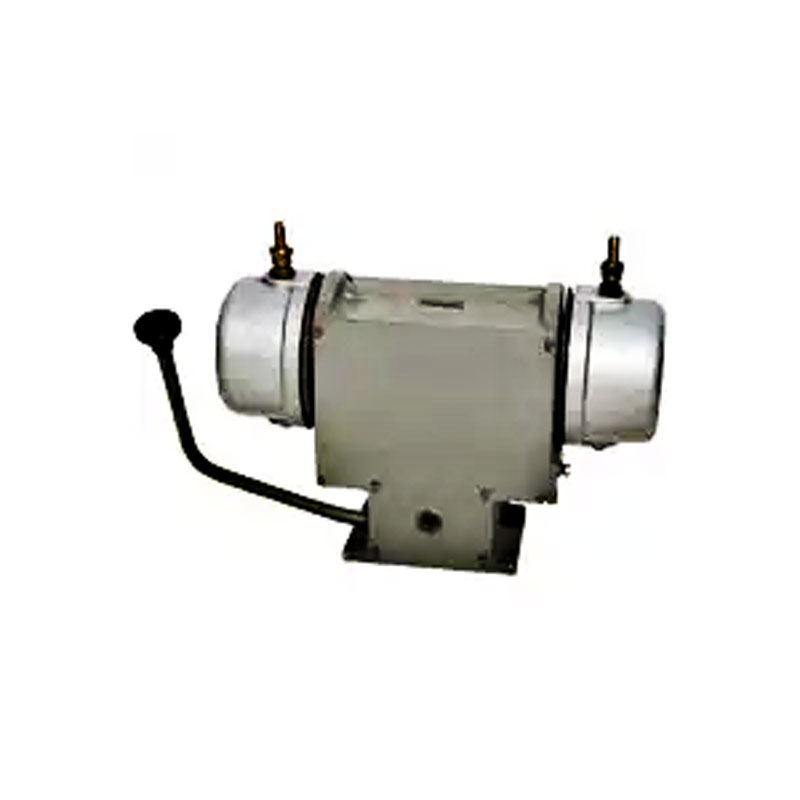

Автомат закрытия клапана АЗК-0,63 используется для управления клапанами с рабочим механизмом поворотного типа, установленных на трубопроводах, при понижении давления ниже установленного уровня с последующей подачей аварийного сигнала.

Автомат может применяться для управления подачей технологического газа и воздуха на металлургических и коксохимических производствах.

Устройства и работа АЗК-0,63

Весь автомат для закрытия вентильного клапана это контрольный механизм заключенный в металлический корпус, с выведенными патрубками подключения пневматических сетей, и приводом управления.

Для предотвращения выхода из строя устройства или его отдельных элементов следует соблюдать параметры окружающей среды обусловленные конструктивными особенностями прибора:

  • Температура воздушной прослойки от -45 до +55°С.
  • Допустимая влажность 100% при температуре воздуха 25 °С.

Принцип работы прибора основа на постоянном сравнении текущего давления, в трубопроводе, с заданным значением. И при выходе параметров контролируемой среды за установленные пределы происходит срабатывание сигнальной цепи устройства, вследствие чего подается, управляющий, сигнал на привод клапана и происходит подача сигнала об аварии.

Применение автомата позволяет исключить участие обслуживающего персонала в управлении клапанами, и как следствие, снизить вероятность аварийных ситуаций в следствии несвоевременного срабатывания клапана.

Автомат АЗК-0,63 является комплектной частью огромного трубопроводного комплекса каждого предприятия и трудится там при параметрах общего дела:

№ п\п

Свойство

Показатель Свойства

1

Среда проведения работы

Сжатый воздух или газ

2

Максимальное статическое давление рабочей среды, Мпа

0,063

3

Диапазон регулирования уровня реакции, Па



Верхний

3000



Нижний

200

4

Токовые характеристики сигнализации, А, при



24 и 40 В

1,6



220, 240, 360 В

0,6

5

Питающее напряжение, В\Гц

220/50

6

Размеры устройства, мм

400х275х170

7

Вес устройства, кг

13
