Станция Родник-1М

Станция автоматического управления «Родник-1М» используется для управления однофазными погружными и дренажными насосами.

Станция может использоваться на промышленных и частных объектах, защита эксплуатируемого оборудования осуществляется посредством микропроцессорного защитного устройства, также осуществляющего и контроль за режимами работы подключенного оборудования.

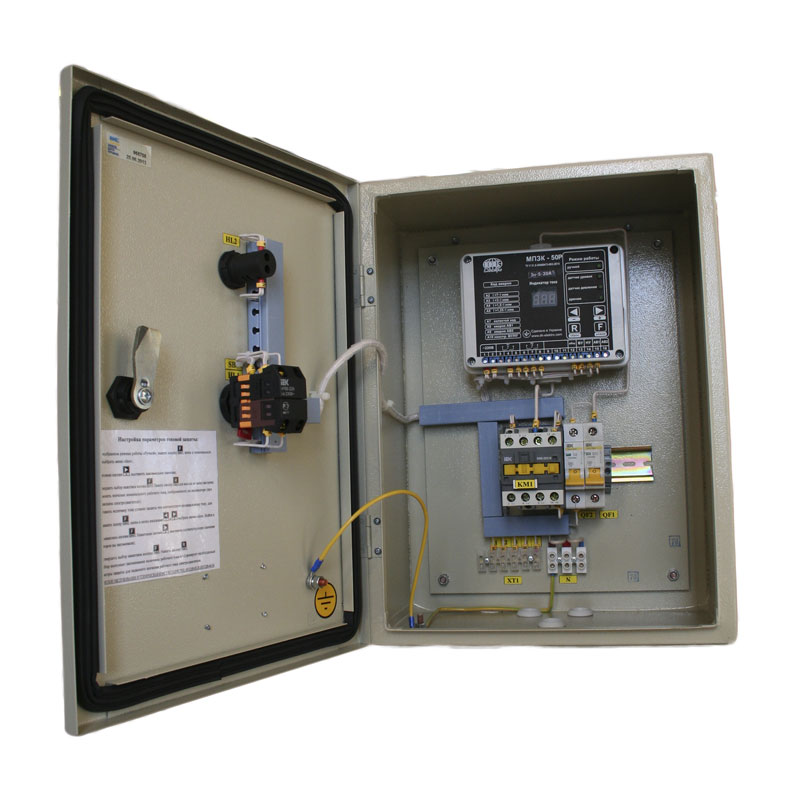

Внешне станция представляет собой металлический шкаф, закрывающийся на замок, с установленным, внутри силовым и контрольным оборудованием. На дверцу шкафа выведены устройства индикации рабочих параметров подключенного оборудования.

Устройство и работа станции Родник-1М

Помимо предусмотренных, в стандартной комплектации, датчиков, могут использоваться другие датчики контактного типа, с помощью которых может осуществляться автоматическое управление как в зависимости от рабочего давления, так и уровня жидкости, в накопительной или другой емкости.

Комплектация и рабочие параметры станции могут изменяться, в зависимости от требований заказчика или по, предоставленному, техническому заданию.

По требованию заказчика станция может поставляться с увеличенным свыше 20 А значением рабочего тока и в категории исполнения -  IP54. Для предотвращения выхода из строя оборудования станции и защиты подключенных насосов предусмотрена возможность аварийного отключения возможного при возникновении следующих неисправностей:

  • При возникновении пусковых и рабочих нагрузок, превышающих рабочее значение.
  • Обнаружение холостого хода электродвигателя.
  • Возникновение короткого замыкания в контролируемых цепях.
  • Низкого уровня воды.

Станция позволяет контролировать подключенное оборудование в полностью автоматическом режиме, и позволяет контролировать следующие параметры:

  • Автоматический выбор режима работы – дренаж или подъем воды.
  • Отключение или включение насоса в зависимости от уровня жидкости, контроль осуществляется с помощью датчиков уровня.
  • Текущий контроль и индикация тока электродвигателя.
  • Визуальная сигнализация и контроль аварийного режима работы.

Станция управления Родник-1М должна трудиться при условиях:

№ п\п

Параметр

Значение

1

Питающее напряжение, В\Гц

220\50

2

Рабочий ток, А

20

3

Подключение питания

Нижнее

4

Категория исполнения

IP21

5

Положение установки

Вертикальное

6

Максимальная длинна контрольного кабеля, м

500
