Установка контроля УМПК-Ось-38

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Установка мокрого магнитопорошкового контроля железнодорожных осей УМПК-Ось-38 - специализированная установка для производственного контроля целостности железнодорожных колесных осей, использующая магнитопорошковый тип исследования с магнитной суспензией, приготовленной на базе дегазированной технической воды, прошедшей тонкую очистку. Установка УМПК-Ось-38 характеризуется высокой степенью автоматизации рабочего процесса, интуитивным управлением со стационарного или переносного пульта, удобным рабочим местом оператора, относительно компактными габаритами и модульной конструкцией, облегчающей транспортировку.

Назначение установки контроля УМПК-Ось-38

Установка типа УМПК-Ось-38 предназначена для комплектования производственных линий, осуществляющих контроль качества выпускаемых колесных осей, предназначенных для использования на железнодорожном транспорте. Кроме того, установка может применяться для контроля целостности осей после проведенных ремонтно-восстановительных работ.

Устройство и работа УМПК-Ось-38

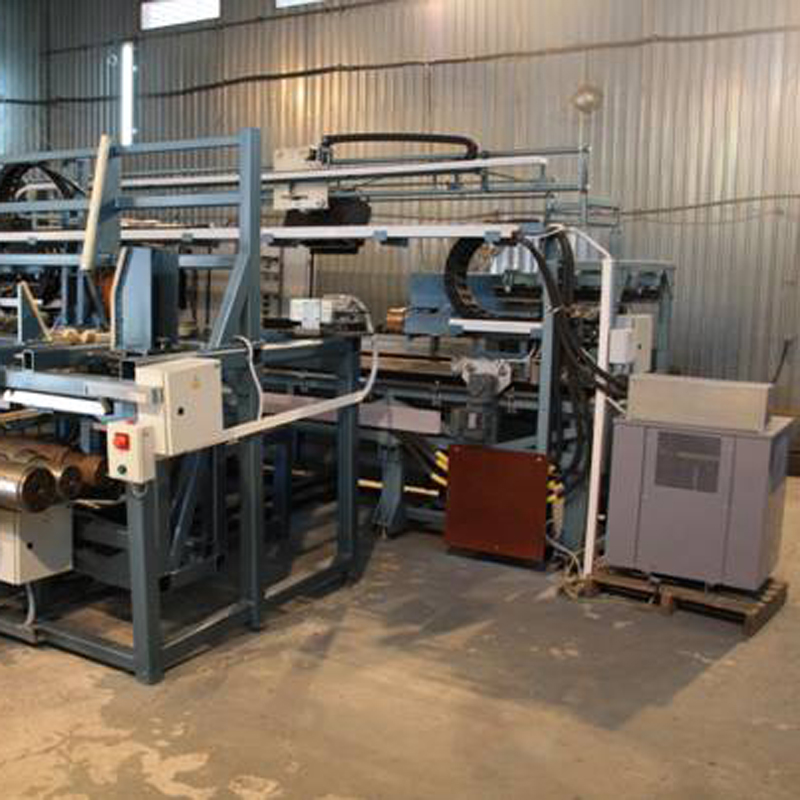

Установка УМПК-Ось-38 имеет модульную конструкцию, состоящую из рабочей зоны, устройств механизации процесса загрузки и выгрузки контролируемых объектов, рабочего места оператора, средств управления, общего электронного блока управления и вспомогательных устройств. Конструкция комплекса предусматривает компактное расположение в рабочем цеху и обеспечивает удобный доступ ко всем компонентам для проведения технического обслуживания.

Характеристики

Модификация устройства

Установка УМПК-Ось-38

Тип устройства

Установка мокрого магнитопорошкового контроля железнодорожных осей, стационарная, универсальная, автоматизированная

Параметры сети питания устройства

3-фазный переменный ток, 380 В, 50 Гц

Электрическая мощность устройства, максимум, кВА

50,0

Время подготовки установки к работе, мин.

5,0

Тип используемого намагничивания

Комбинированное циркулярное и полюсное

Тип размагничивания

Автоматическое, с уменьшением амплитуды переменного поля с максимального значения до 0

Напряженность магнитного поля на поверхности объекта контроля, минимум, А/см

20,0

Ток полюсного намагничивания

Переменный с частотой 50 Гц с плавно регулируемым магнитным потоком в диапазоне от 0 до 8500,0 ампер-витков

Ток циркулярного намагничивания

Переменный с частотой 50 Гц с плавной регулировкой от 0 до 2300,0 А

Интенсивность УФ-освещения на контролируемой поверхности, минимум, мкВт/см2

1000,0

Скорость движения катушки намагничивания вдоль объекта контроля, максимум, мм/сек.

100,0

Скорость вращения контролируемого объекта, минимум, об./мин

2

Производительность (кол-во проверенных объектов в час), максимум

15

Габариты установки без учета механизма выгрузки/загрузки, мм

6600x2400x2250

Масса установки, полная, максимум, кг

7000,0

Комплектация

В комплект поставки установки УМПК-Ось-38 производитель включает:

  • стенд контроля оси
  • комплект УФ-осветительного оборудования
  • силовой шкаф
  • стационарный пульт управления
  • переносной пульт управления
  • комплект оборудования рабочего места оператора
  • механизм боковой выгрузки/загрузки
  • защитное оборудование
  • вспомогательное оборудование
