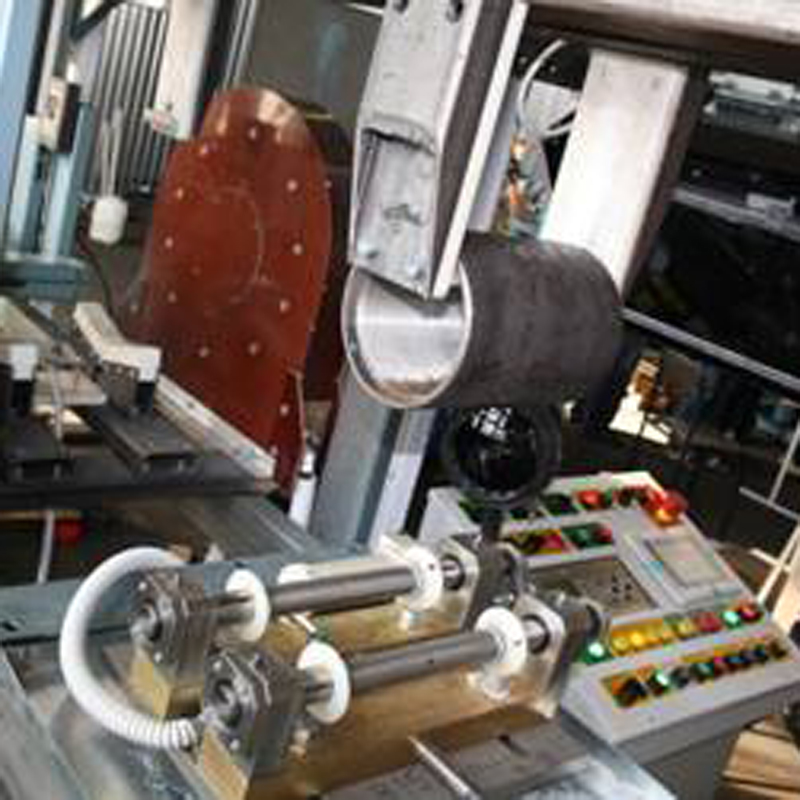

Установка контроля УМПК-4М

No votes yet
Категория:

Установка магнитопорошкового контроля муфт УМПК-4М обеспечивает высококачественный контроль и выявление структурных дефектов на поверхности муфты. Для реализации своих возможностей на более высоком уровне данная установка параллельно задействует две наиболее точные методики тестирования: приложением магнитного поля и проверочная методика остаточной намагниченности. Контроль с использованием магнитопорошковых тестов полностью соответствует современным техническим условиям и нормативной документации, как отечественного, так и зарубежного образца.

Область применения установки контроля УМПК-4М

Установка УМПК-4М рекомендуется к применению в исследовательских лабораториях и отделах контроля качества промышленных предприятий, специализирующихся на неразрушающем контроле поверхностной структуры готовых изделий.

Устройство и работа установки контроля УМПК-4М

В состав УМПК-4М входит блок управления и восемь специализированных постов, каждый из которых выполняет отдельно заданную функцию: загрузка, намагничивание, осмотр, полив, отбраковка, выгрузка, подготовка суспензии. Основные возможности установки выглядят следующим образом:

  • автоматический поиск дефектов в поверхностном слое на всех плоскостях муфты, за исключением торцевых граней;
  • обеспечение и поддержка уровня чувствительности не ниже класса «Б» (ГОСТ 21105);
  • закрашивание поверхностных областей контролируемого изделия, на которых были выявлены дефекты;
  • отображение текущих данных о ходе контроля, отображаемых на ПК с возможностью их сохранения;
  • формирование сводных отчетов и протоколов в бумажном и электронном виде, архивирование отчетов;
  • постоянный обмен данными с информационной системой АСУ ТП;

Параметр

Значение

Массогабаритные показатели тестируемых муфт



– диаметр внешний, мм

140-370

– предельная толщина стенок, мм

4-23

– длина изделия, мм

200-300

– масса, кг

4-35

Максимальное время, необходимое для перенастройки установки, мин

30

Время тестирования поверхности муфты, с

90

Предельная величина тока намагничивания, кА

11

Производительность одной линии контроля, муфт/час

30

Количество операторов-дефектоскопистов, необходимое для обслуживания установки

1
