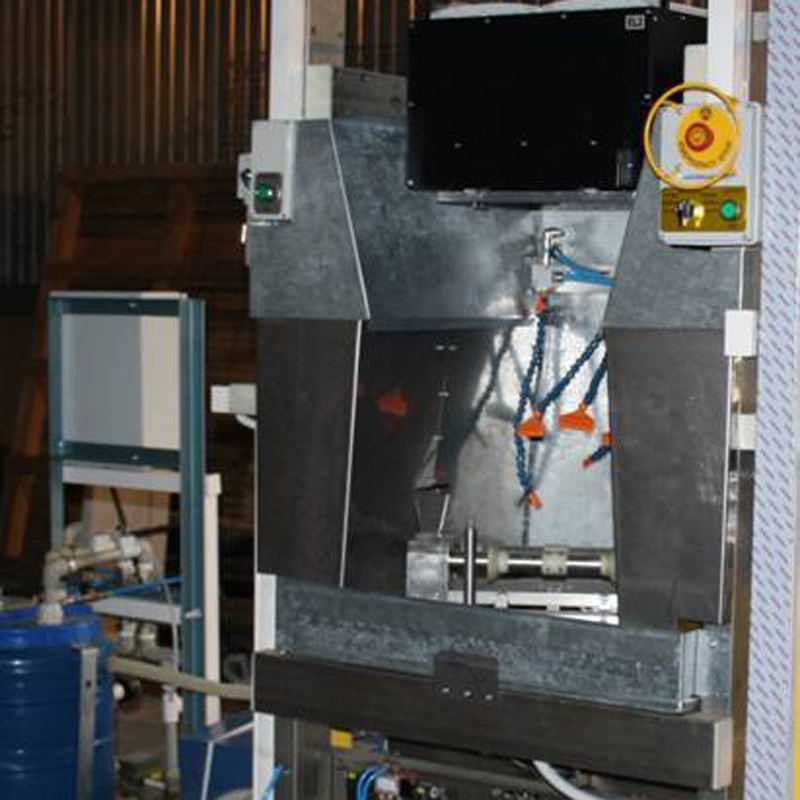

Установка контроля УМПК-8

No votes yet
Категория:

Установка магнитопорошкового контроля муфт УМПК-8 - это современный комплекс контроля качества муфт различных габаритных характеристик. Устройство УМПК-8 отличается применением двух видов намагничивания, сниженным энергопотреблением, высокой точностью выявления дефектов, высокой скоростью работы, длительным эксплуатационным ресурсом и удобной модульной компоновкой.

Назначение установки контроля УМПК-8

Установка контроля муфт УМПК-8 предназначена для комплектования производственных мощностей, занимающихся выпуском или ремонтом муфт. Функционал установки позволяет осуществлять проверку внутренней и наружной поверхностей на предмет наличия поперечных или продольных дефектов.

Устройство и работа УМПК-8

УМПК-8 встроена в модульную конструкцию, состоящую из: установки механизации, стенда намагничивания, системы очистки и подготовки рабочей эмульсии, пульта оператора и вспомогательных устройств. Пульт оператора снабжен элементами световой сигнализации режимов работы, кнопочным блоком для управления и настройки, а также дисплеем для отображения результатов контроля. Установка работает в автоматическом режиме, решение о выбраковке муфт принимает оператор.

Заводское обозначение

Установка контроля муфт УМПК-8

Время подготовки установки к работе при переходе на другой типоразмер контролируемого объекта, мин.

20,0

Тип используемого намагничивания

Циркулярное и продольное

На поверхности объекта контроля стоит магнитное поле с размером намагничивания

Минимум 24,0 А/см

Интенсивность УФ-освещения на контролируемой поверхности, минимум, мкВт/см2

1000,0

Производительность (кол-во проверенных объектов за смену 7,5 час), минимум

600

Габаритные характеристики выявляемых дефектов, минимум, мкм:

 - глубина

 - ширина раскрытия

 - длина



20,0

2,0

0,5

 Габаритные характеристики контролируемого объекта (муфты), мм:

 - наружный диаметр, номинал

 - внутренний диаметр, минимум

 - длина



От 66,5 до 146,0

41,9

От 100,0 до 300,0
