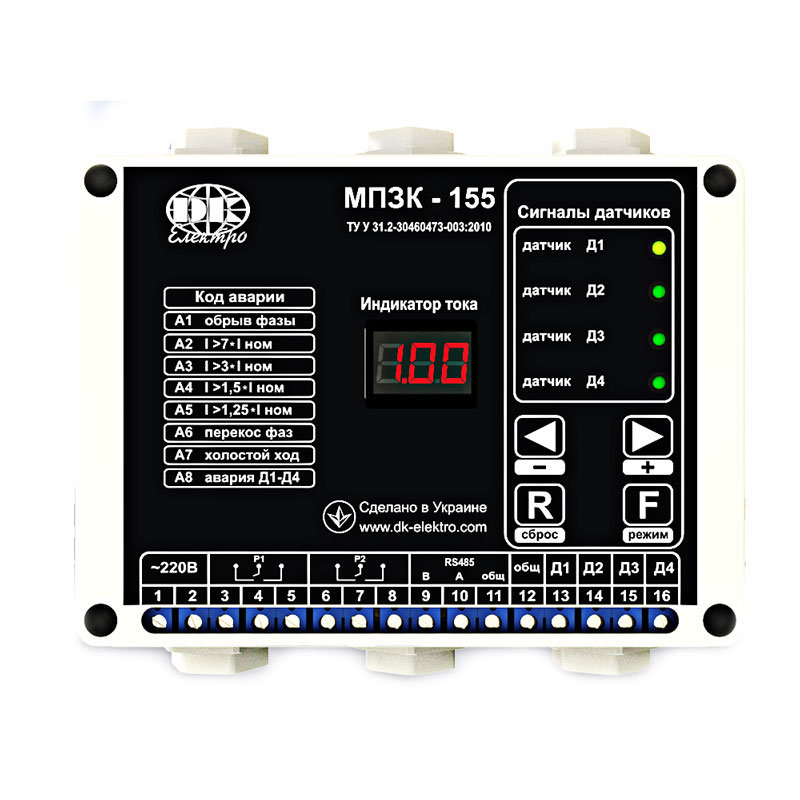

Прибор МПЗК-155

Документация:
Паспорт(1.55 МБ)
19650 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Прибор МПЗК-155 предназначен для контроля имеющихся в настройках режимов проведения работы и постоянной защиты асинхронного электродвигателя. Может использоваться для контроля и защиты приводов насосного, компрессорного и вентиляционного оборудования.

Контроль рабочих параметров подключенного оборудования осуществляется с помощью микропроцессорного блока.

Устройство и работа МПЗК-155

Конструктивно прибор представляет собой пластиковый корпус с элементами управления и индикации и установленными, внутри, электронными и силовыми компонентами. Также, для подключения, к прибору, силовых и контрольных цепей нет необходимости использовать дополнительные клеммные колодки или зажимы.

Устройство может эксплуатироваться на объектах промышленного и коммунального значения.

При подключении нагрузки с током, превышающим 160 А, необходимо подключение оборудования через трансформаторы тока соответствующего номинала.

Общая информация

С помощью устройства возможно управление следующими параметрами электропривода:

  • Измерение моментального значения тока электродвигателя, с последующим выводом на дисплей устройства.
  • Контроль возможных аварийных ситуаций, возникающих в ходе эксплуатации оборудования и вывод, на дисплей, кода ошибки.

Также возможно объединение устройства в сеть контроля и управления.

С помощью встроенных средств защиты, прибор, позволяет осуществлять защиту привода при следующих аварийных ситуациях:

  • Пусковых и рабочих перегрузках электродвигателя.
  • Обрыва и отключения одной или двух фаз.
  • «Перекосе» фазных напряжений.
  • При возникновении холостого хода электродвигателя.
  • Превышении максимальной температуры электродвигателя.

Характеристики

Прибор МПЗК-155 подготовлен под рабочие моменты:

№ п\п

Физическое свойство

Показатель

1

Питающее напряжение, В

220

2

Частота работы

В герцах 50 единиц

3

Пофазный контроль и защита от сверхтоков

Есть

4

Допустимый контролируемый ток подключенных электродвигателей

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

5

За такой период может сработать прибор (обрыв фазы)

Одна секунда

6

Срабатывание токовой защиты, при превышении 1,25 от номинального значения, с

15

7

Срабатывание защиты от холостого хода, %

≤ 30% Iном

8

Время срабатывания защиты от холостого хода, с

180

9

Входы, цифровые

4

10

Выходы релейные

2

11

Допустимый показатель нагрузки (контакты выходов реле), А

2

12

Режим работы

Продолжительный

13

Категория исполнения

IP20

14

Размеры устройства, мм

160х140х75

15

Вес устройства, кг

1
