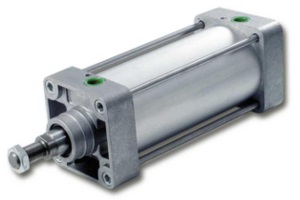

Пневмоцилиндр ПЦ

No votes yet
Категория:

Пневмоцилиндр поршневой ПЦ разработаны для использования в системах управления запорной арматурой. Они оснащаются односторонним штоком и относятся к типу поршневых пневмоцилиндров двухстороннего действия.

Обозначение прибора ПЦ- (диаметр поршня) / (длина хода штока) - (тип присоединяемой резьбы).

Назначение пневмоцилиндра ПЦ

Устройства находят применение в технологических процессах, управляющихся автоматизированными системами. Технические параметры позволяют эффективно использовать пневмоцилиндры в следующих отраслях:

  • Сахарной,
  • Нефтехимической,
  • Транспортной,
  • Производственной.

Устройство и работа

Рабочей средой для пневматического изделия является сжатый воздух. Его внутренняя энергия преобразуется в возвратно-поступательное перемещение поршня. Устройство может быть смонтировано различными способами с помощью крепежных элементов на корпусе (цилиндре) и штоке.

В пневматическом цилиндре возможна установка демпфирования в конечных положениях и его регулировка. Демпфирование проявляется в торможении поршня в конце хода, степень которого можно изменять.

Допустима установка на поршни магнитного кольца. Это позволяет использовать герконовый датчик для определения их положения.

Шток в любой модели может быть выполнен:

  • Удлиненным гладким,
  • Со специальной наружной резьбой,
  • С удлиненной наружной резьбой.

Свойство

Число

Давление рабочей среды

до 1000Па (10кгс/кв.см)

Давление страгивания

менее 40Па

Диаметр цилиндра

100/125мм

Ход поршня

160/200/320мм

Статическое толкающее усилие на штоке (давление рабочей среды 1МПа)

6,75кН (диаметр цилиндра 100мм)

10,6кН (диаметр цилиндра 125мм)

Статическое тянущее усилие на штоке (давление рабочей среды 1МПа)

6,35кН (диаметр цилиндра 100мм)

9,9кН (диаметр цилиндра 125мм)

Рабочий диапазон внешней температуры

(-10÷+60) °С

Рабочий диапазон внешней относительной влажности

до 95% (при +35°С)

Исполнение

С3 (ГОСТ 12997-84)

Диаметр отверстия входа рабочей среды

М16х1,5 (диаметр цилиндра 100мм, модель 01)

М18х1,5 (диаметр цилиндра 125мм, модель 01)

К1/8'' (модель 02)

Длина стороны фланца

115мм (диаметр цилиндра 100мм)

140мм (диаметр цилиндра 125мм)

Масса

8,5кг (Пневмоцилиндр ПЦ-100/160-01 или ПЦ-100/160-02)

9,5кг (Пневмоцилиндр ПЦ-100/200-01 или ПЦ-100/200-02)

12,1кг (Пневмоцилиндр ПЦ-100/320-01 или ПЦ-100/320-02)

12,5кг (Пневмоцилиндр ПЦ-125/160-01 или ПЦ-125/160-02)

14кг (Пневмоцилиндр ПЦ-125/200-01 или ПЦ-125/200-02)

18,5кг (Пневмоцилиндр ПЦ-125/320-01 или ПЦ-125/320-02)

  • Пневмоцилиндр ПЦ-100/160-01
  • Пневмоцилиндр ПЦ-100/160-02
  • Пневмоцилиндр ПЦ-100/200-01
  • Пневмоцилиндр ПЦ-100/120-02
  • Пневмоцилиндр ПЦ-100/320-01
  • Пневмоцилиндр ПЦ-100/320-02
  • Пневмоцилиндр ПЦ-125/160-01
  • Пневмоцилиндр ПЦ-125/160-02
  • Пневмоцилиндр ПЦ-125/200-01
  • Пневмоцилиндр ПЦ-125/200-02
  • Пневмоцилиндр ПЦ-125/320-01
  • Пневмоцилиндр ПЦ-125/320-02
