Станция Каскад-К

Average: 8 (1 vote)
Категория:

Станция автоматического управления «Каскад-К» используется для защиты и управления погружными или дренажными насосами.

Устройство может быть закреплен и введен в работу на промышленных объектах, дополнительно на коммунальных или частных объектах. Управление подключенным оборудованием, а также его защита осуществляется с помощью встроенного микропроцессорного блока.

Устройство и работа станции Каскад-К

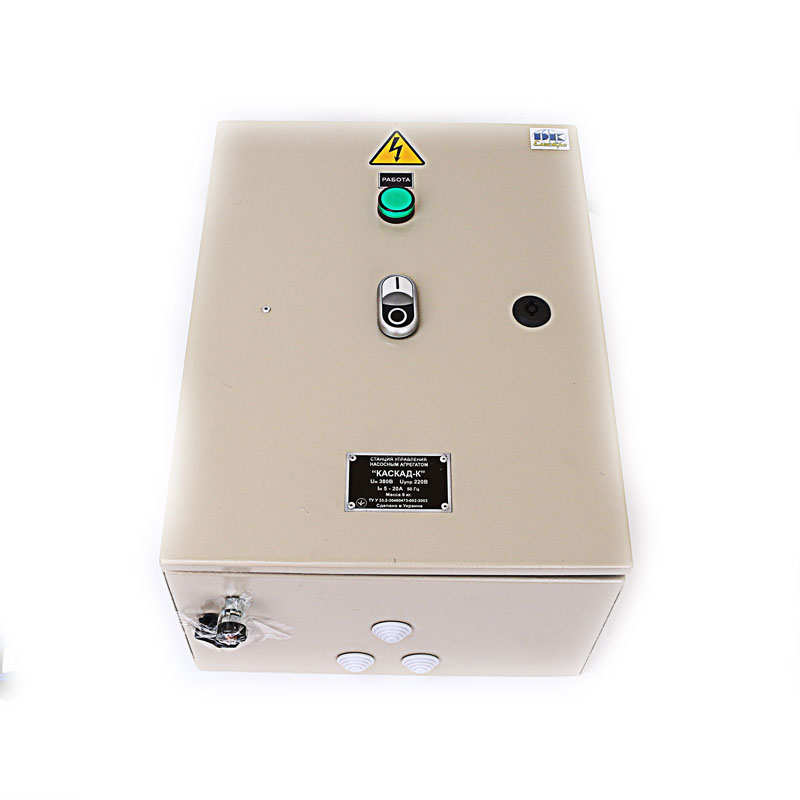

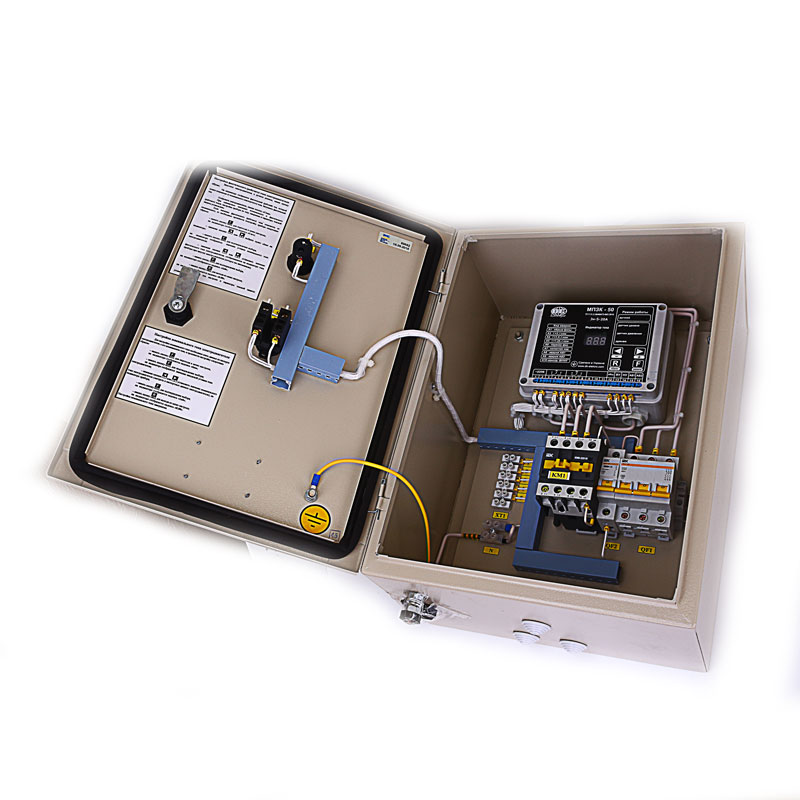

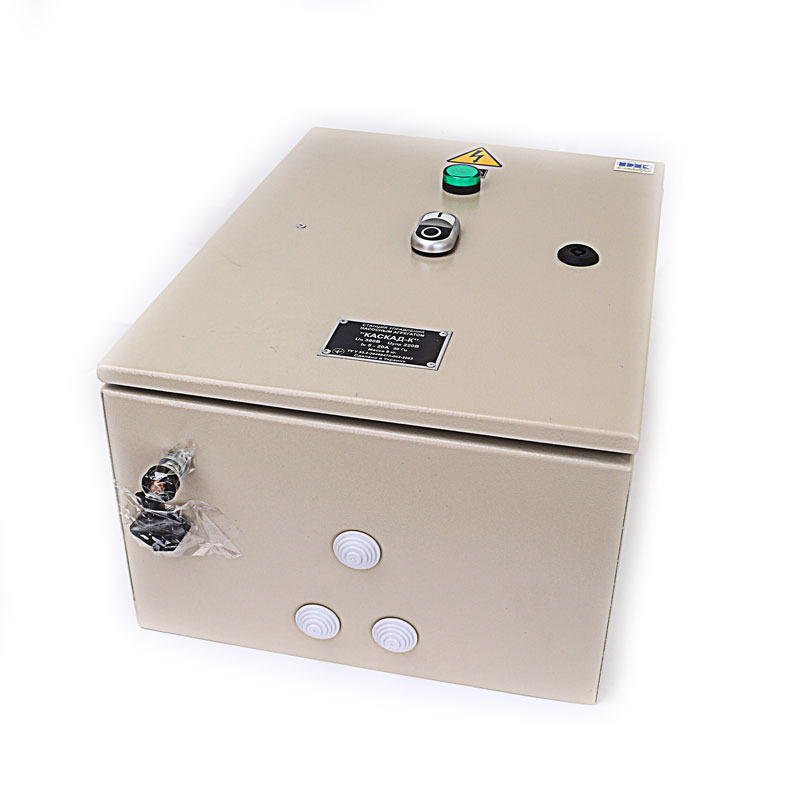

Станция представляет едино литой металлический ровный шкаф, оборудованный закрывающейся, на замок, дверцей, на которую выведены устройства индикации и управления.  Силовое и электронное оборудование установлено внутри корпуса.

Установленный электронный блок позволяет производить защиту подключенного оборудования и его отключение в следующих случаях:

  • Пусковых и рабочих перегрузках электродвигателя.
  • Обрыва и отключения одной фазы либо двух фаз.
  • «Перекосе» фазных напряжений.
  • При возникновении холостого хода электродвигателя.
  • Превышении максимальной температуры электродвигателя.
  • Возникновении короткого замыкания контролируемых цепей.
  • Низкого уровня жидкости, определяется с помощью датчика сухого хода.

Микропроцессорный блок осуществляет управление следующими параметрами работы подключенного оборудования:

  • Автоматический выбор режима работы – дренаж или подъем воды.
  • Управление всей работой электрического типа двигателя в насосе в зависимости от уровня воды, включение или отключение.
  • Контроль и вывод на индикаторную панель рабочего тока электродвигателя.
  • Индикация и контроль аварийных режимов работы.



Для защиты электродвигателя устройство осуществляет пофазный контроль токов, которые движутся по обмоткам.

Модификации станции рассчитанные на токи превышающие 250 А и со степенью исполнения IР54, поставляются по требованию заказчика.

Станция может поставлять в модификациях с рабочим током от 1 до 250 А мощностью от 3 до 125 кВт.

Станция управления Каскад-К настроена на работу таким образом:

№ п\п

Параметр

Значение

1

Питающее напряжение, В\Гц

380\50

2

Рабочий ток, А

250

3

Напряжение питания датчиков

переменное

3

Подключение питания

Нижнее

4

Категория исполнения

IP21

5

Положение установки

Вертикальное

6

Максимальная длинна контрольного кабеля, м

250

В комплект поставки устройства входит:

  • Станция управления.
  • Кондуктометрический датчик уровня.
  • Кондуктометрический датчик сухого хода.
  • Паспортный документ.
  • Руководственные бумаги о по эксплуатации.
