Станция Каскад-ПП

Станция автоматического управления «Каскад-ПП» используется для автоматического управления дренажными и погружными насосами согласно заданных, пользователем, параметров. Поддержка заданных значений происходит исходя из сигналов, поступающих от датчиков уровня, так же станция обеспечивает плавный вид пуска работы и защиту встроенного электродвигателя насоса.

Станция может применяться в комплексных системах водоснабжения и откачки дренажных вод.

Устройство и работа станции Каскад-ПП

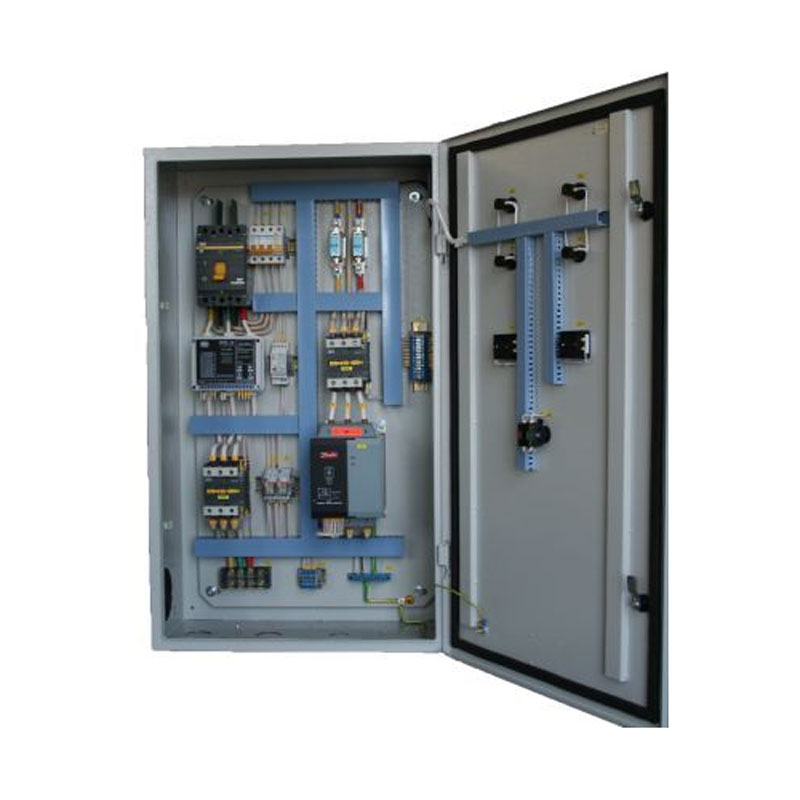

Станция со своей начинкой помещена в металлический защитный шкаф, оборудованный закрывающейся, на замок, дверцей, на которую выведены устройства индикации и управления.  Силовое и электронное оборудование установлено внутри корпуса.

Защиту насосного оборудования, подключенного к станции, обеспечивает ряд конструктивных особенностей самого устройства:

  • Постоянный контроль, дальнейшую индикацию параметра «рабочий ток» электрического двигателя.
  • Сигнализация о возникающих аварийных ситуациях.
  • Возможность оперативной настройки параметров работы привода.
  • Возможность самостоятельного выхода в рабочий режим, после сброса аварии.
  • Отключение привода при недостаточном уровне жидкости, сухой ход.
  • Температурная защита привода.
  • Защита привода при аварийных ситуациях в питающей сети – короткое замыкание, перекос фаз, возникновение сверхтоков.

Благодаря использованию устройства частотной регулировки и комплексу устройств автоматического управления станция выполняет следующие функции:

  • Обеспечение плавного пуска и остановки электропривода.
  • Поддержание заданного уровня жидкости, при работе с датчиками уровня.
  • Возможность «прямого» пуска, в обход автоматики.

Станция выполнена на основах устройств ведущих плавный пускы – например VLT Danfoss, обеспечивающего поддержание уровня тока и напряжения электродвигателя в заданных пределах.

Станция управления Каскад-ПП может трудиться при наборе параметров:

№ п\п

Параметр работы

Числовой показатель

1

Напряжение подачи питания (вольты)

380

2

Мощность подключенных устройств, Вт

7,5 – 110

3

Категория исполнения

IР54

4

Подвод кабелей

Нижний

5

Режим работы

Продолжительный

6

Максимальная длина кабельного материала к датчикам, м

500

Комплект поставки станции включает в себя:

  • Станция управления.
  • Датчики сухого хода
  • Паспорт.
  • Инструкция по эксплуатации.

Станция может поставляться в модификациях с рабочим током от 40 до 250 А, и возможной мощность подключаемых устройств от 7,5 единиц кВт до 110 единиц кВт.
