Система контроля МСК

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Система контроля МСК предназначена для измерения температуры, давления, расхода, концентрации и т.д. совместно с соответствующими первичными преобразователями (в состав системы не входят).

Конструктивное исполнение

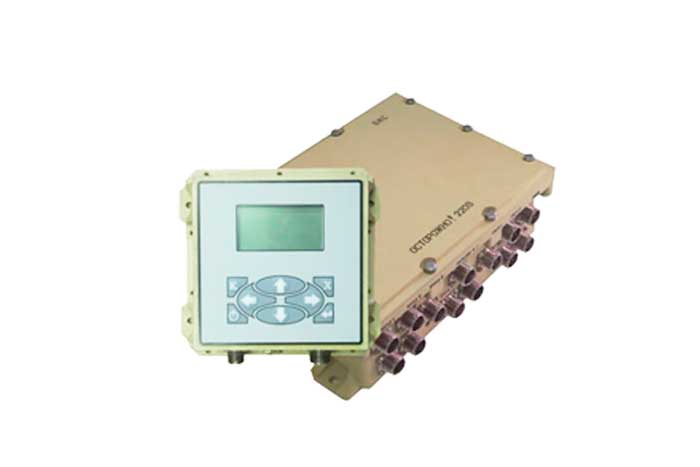

Система состоит из приборов двух уровней – блоков БКС, осуществляющих сбор информации от первичных преобразователей (датчиков), и пультов ПВ-01, осуществляющих отображение контролируемой и диагностической информации в различных режимах, а также управление режимами работы системы.

Система МСК позволяет подключить более чем 36 типов датчиков со всеми видами выходных сигналов, обработать и представить на показывающем устройстве полученную информацию, вывести световую сигнализацию, а также обеспечивает обмен со смежными системами по независимым цифровым интерфейсам.

Перечень и диапазоны входных сигналов ИК системы
Тип первичного преобразователя (вид входного сигнала)	Диапазон измерения и сигнализации¹	Тип модуля блоков БКС	Ед. изм.
Напряжение постоянного тока	от 0 до 10 В	У	²
Сила постоянного тока	от 4 до 20 мА	У.1	²
Термометры сопротивления типа 50 П	от минус 170 до +110	С	°С
	от 0 до 110	С.1	°С
	от 0 до 55	С.2	°С
	от 0 до 75	С.3	°С
	от 0 до 300	С.4	°С
	от 155 до 400	С.12	°С
Термометры сопротивления типа 100 П	от минус 50 до 75	С.12	°С
	от минус 120 до 20	С.4	°С
	от 0 до 50	С.5	°С
	от 0 до 75	С.5	°С
	от 0 до 100	С.6	°С
	от 0 до 140	С.9	°С
	от 0 до 200	С.10	°С
	от 200 до 500	С.8	°С
	от 0 до 300	С.7	°С
	от 0 до 500	С.11	°С
Преобразователи термоэлектрические ТХА	От 0 до 700	У.2	°С

Перечень и диапазоны входных сигнало преобразователей ПВ-02
Тип первичного преобразователя (вид входного сигнала)	Диапазон измерения и сигнализации¹	Ед. изм.	Исполнение преобразо-вателя ПВ-02	Заменяемый прибор К-140
Цифровой сигнал интерфейс RS-485	–³	²	ПВ-02	Не предусмотрено
Напряжение постоянного тока	от 0 до 10 В	²	ПВ-02.1	КП140М-007-ОМБ КП140-107 КП140М-407-ОМ4
Сила постоянного тока	от 0 до 20 мА	²	ПВ-02.2	КП140М-009-ОМ4 КП140-109 КП140М-409-ОМ4
Преобразователи давления МИД, ДМ (ТУ25.05.1436-73)	–³	²	ПВ-02.3	КД140М-001-ОМ4 КД140М-002-ОМ4 КД140М-201-ХЛ2 КД140М-202-ХЛ2 КД140М-405-ОМ4 КД140М-406-ОМ4
Термометры сопротивления типа 50 П	от минус 170 до +110	°С	ПВ-02.4	КМ140М-001-ОМ4 КМ140-101 КМ140-201-ХЛ2 КМ140М-401-ОМ4 КМ140-702-ХЛ2 КМ140-703
	от 0 до 110	°С	ПВ-02.5
	от 0 до 55	°С	ПВ-02.6
	от 0 до 75	°С	ПВ-02.7
	от 0 до 300	°С	ПВ-02.8
Термометры сопротивления типа 100 П	от 0 до 75¹	°С	ПВ-02.9
	от 0 до 100¹	°С	ПВ-02.10
	от 0 до 140¹	°С	ПВ-02.11
	от 0 до 205¹	°С	ПВ-02.12
	от 200 до 500¹	°С	ПВ-02.13
	от 0 до 300¹	°С	ПВ-02.14
	от 0 до 500¹	°С	ПВ-02.15
	от минус 50 до 75¹	°С	ПВ-02.16
	от 0 до 50¹	°С	ПВ-02.17
