Станция Каскад-ПЧ

Станция автоматического управления «Каскад-ПЧ» используется для автоматического управления погружными насосами артезианских скважин, поддержание необходимых параметров, а именно требуемого давления в трубопроводе, происходит исходя из полученных данных от датчика давления. Также, благодаря встроенному преобразователю частоты, возможна регулировка частоты оборотов привода подключенного насоса, и минимизация воздействия пусковых токов на общую электросеть.

Устройство и работа станции Каскад-ПЧ

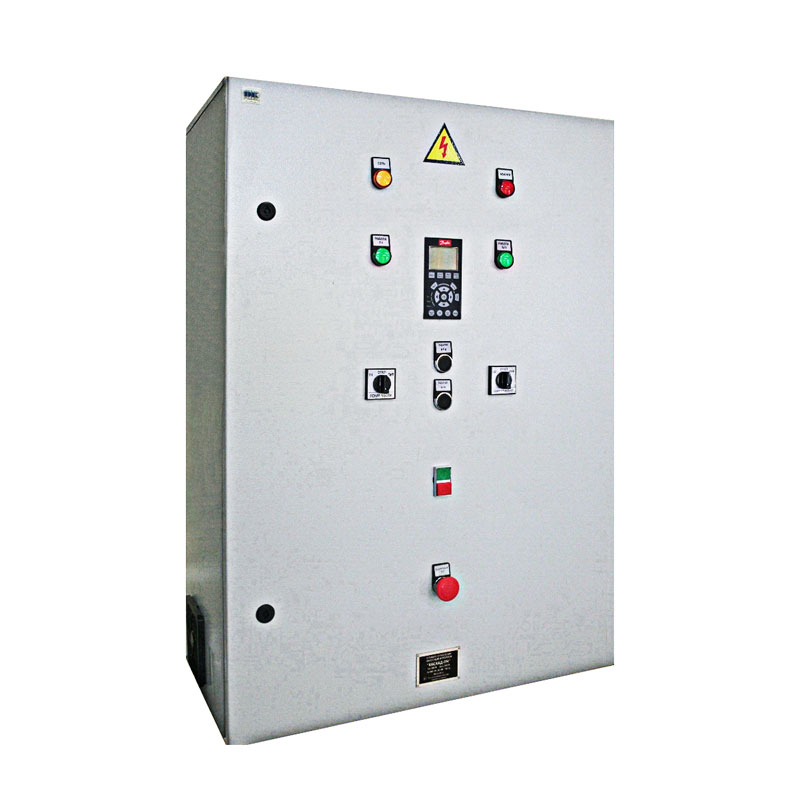

Станция представляет собой металлический шкаф, оборудованный закрывающейся, на замок, дверцей, на которую выведены устройства индикации и управления.  Силовое и электронное оборудование установлено внутри корпуса, также станция оборудована системой вентиляции.

Комплекс защитных устройств, которыми оборудована станция, позволяет осуществлять защиту подключенного оборудования, а также конструктивных элементов станции от вредных воздействий различной природы:

  • Отключение насоса в случае возникновения «сухого» хода.
  • Текущий контроль неисправностей двигателя и частотного преобразователя, с последующей индикацией.
  • Защиту электропривода от - перекоса фаз, сверхтоков, обрыва одной или нескольких фаз, короткого замыкания питающей цепи.
  • Защиту частотного преобразователя от – повышенного напряжения, повышенной температуры и сверхтоков.

Оснащение станции современной защитной и управляющей аппаратурой позволяет достичь высоких эксплуатационных показателей, подключенного оборудования:

  • Обеспечение плавного пуска и остановки электропривода.
  • Поддержание заданного давления в трубопроводе, при работе с датчиком давления.
  • Возможность «прямого» пуска, не используя автоматику.

Применение различных модификаций станции делает возможным ее использование как для управления насосом единичной скважины, так и насосными комплексами различной производительности. Диапазон допустимой мощности, у различных модификаций, от 4 до 110 кВт.

Станция управления Каскад-ПЧ трудится:

№ п\п

Свойство

Число

1

Размер напряжения (рабочее время)

380 Вольт

2

Мощность подключенных устройств, кВт

4 – 110

3

Категория исполнения

IР54

4

Подвод кабелей

Нижний

5

Режим работы

Продолжительный

6

Датчики соединены кабелем примерным размером в метрах

500

Комплект поставки станции включает в себя:

  • Станция управления.
  • Датчик давления.
  • Паспорт.
  • Инструкция по эксплуатации.
