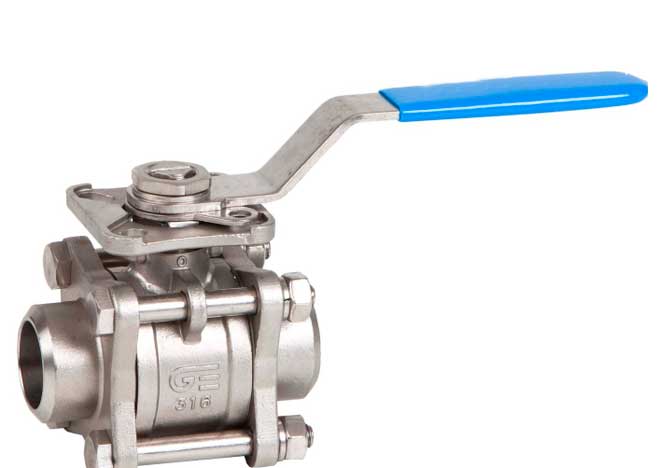

Краны шаровые запорные АРС1
Описание
Краны шаровые запорные АРС1 предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.
Область применения
Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.
Модификации
- АРС1 (присоединение фланцевое),
- АРС1 (присоединение под приварку),
- АРС1 (присоединение муфтовое),
- АРС1 (присоединение штуцерное (ниппельное),
- АРС1 с пневмоприводом двустороннего действия марки ППР (без устройств управления и сигнализации),
- АРС1 с пневмоприводом двустороннего действия марки АР (без устройств управления и сигнализации),
- АРС1 с электроприводом марки МЭОФ,
- АРС1 с электроприводом марки УП.
| Параметры | Значение |
| Герметичность запорного органа по ГОСТ 9544 | класс «А» |
| Рабочая среда | среды, по отношению к которым применяемые материалы коррозионностойки |
| Направление подачи рабочей среды | любое |
| Температура рабочей среды | от -70°С до +200°С |
| Климатическое исполнение по ГОСТ 15150 | У (от -40°С до +70°С) |
| Типы привода | рукоятка (редуктор), пневмопривод, электропривод |
| Рабочее положение (при ручном управлен | любое |
| Основные детали | Исполнение по марке материала | |||
| 1 | 2 | 3 | 4 | |
| Корпус | Ст.20 (Ст.25Л) | 12Х18Н10Т (12Х18Н9ТЛ) | 10Х17Н13М3Т (12Х18Н12М3ТЛ) | 09Г2С |
| Шар | Ст.40Х13 | 12Х18Н10Т | 10Х17Н13М3Т | Ст.40Х13 |
| Фланец | Ст.20 (Ст.25Л) | 12Х18Н10Т (12Х18Н9ТЛ) | 10Х17Н13М3Т (12Х18Н12М3ТЛ) | 09Г2С |
| Шпиндель | Ст.40Х13 | 12Х18Н10Т | 10Х17Н13М3Т | Ст.40Х13 |
| Уплотнение | фторопласт Ф4 или Ф4К20 по ГОСТ 10007 | |||
