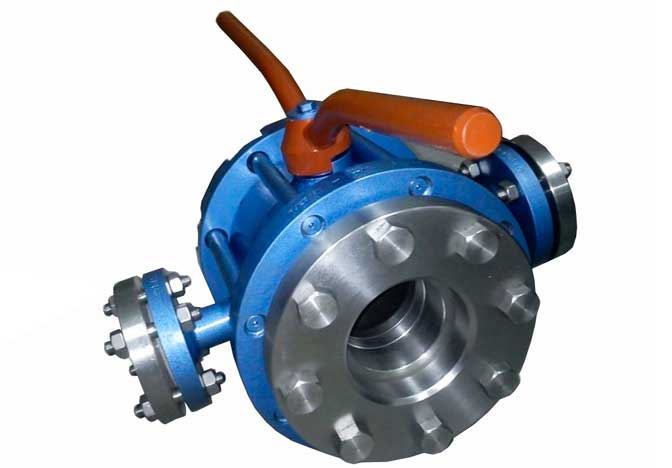

Краны с рубашкой обогрева АРС2

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Краны шаровые запорные с рубашкой обогрева АРС2 предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.

Область применения

Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Обозначение

Краны АРС2 с рубашкой обогрева обозначаются так: АРС2.032.25.1.1, где

  • 2 - кран шаровой запорный с рубашкой обогрева,
  • 032 - диаметр условного прохода (DN, мм),
  • 25 - условное давление (PN, кГс/см2),
  • 1 - исполнение по марке материала (ст.20),
  • 1 - исполнение по типу присоединения.
Технические характеристики
Параметры Значение
Герметичность запорного органа по ГОСТ 9544 класс «А»
Рабочая среда среды, по отношению к которым применяемые материалы коррозионностойки
Направление подачи рабочей среды любое
Температура рабочей среды от -70°С до +200°С
Параметры теплоносителя: - температура рабочей среды - условное давление до +200°С до 16 кГс/см2
Климатическое исполнение по ГОСТ 15150 У (от -40°С до +70°С)
Типы привода рукоятка (редуктор), пневмопривод, электропривод
Рабочее положение (при ручном управлении) любое
Материалы основных деталей по исполнению
Основные детали Исполнение по марке материала
1 2 3
Корпус Ст. 20 12Х18Н10Т 10Х17Н13М3Т
Шар Ст. 40Х13 12Х18Н10Т 10Х17Н13М3Т
Фланец Ст. 20 12Х18Н10Т 10Х17Н13М3Т
Обойма Ст. 40Х13 12Х18Н10Т 10Х17Н13М3Т
Шпиндель Ст. 40Х13 12Х18Н10Т 10Х17Н13М3Т
Уплотнение фторопласт Ф4 или Ф4К20 по ГОСТ 10007
Габаритные размеры клапана АРС2
Обозначение PN, МПа DN DN1 Размеры, мм Масса, кг
B D H H1 L L1 изделие м.к.
АРС 2.015.XX.X.1 1,6 2,5 4,0 15 15 180 110 150 205 95 180 6,0 2,7
АРС 2.020.XX.X.1 20 190 116 145 200 96 7,9 3,1
АРС 2.025.XX.X.1 25 200 130 170 235 110 200 8,0 4,7
АРС 2.032.XX.X.1 32 190 260 120 11,0 6,0
АРС 2.040.XX.X.1 40 224 150 140 220 140 210 13,5 6,7
АРС 2.050.XX.X.1 50 240 180 160 250 150 250 17,0 8,4
АРС 2.065.XX.X.1 65 25 300 210 150 260 172 28,0 12,9
АРС 2.080.XX.X.1 80 320 230 165 280 190 31,0 15,1
АРС 2.100.XX.X.1 100 32 360 270 210 345 240 68,0 25,2
АРС 2.150.XX.X.1 150 50 500 385 520 720 330 320 180,0 43,1

Обозначение

  • DN1 - условный диаметр трубопровода для подачи теплоносителя
  • м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815 , прокладки, болты (шпильки) и гайки
