Краны АРС1 с электроприводом УП

Average: 10 (1 vote)

Краны АРС1 с электроприводом УП предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.

Область применения

Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Габаритные размеры кранов АРС1 с электроприводом УП
Обозначение PN, МПа DN Размеры, мм Масса, кг
B C D D1 D2 H H1 L L1 изделие м.к.
фланц под привар mф mп
АРС1.015.ХХ.Х.Х.5.Х**.УП 1,6 2,5 4,0 15 142 95 20 77 372 419 132 140 89 8,5 7,0 2,7
АРС1.020.ХХ.Х.Х.5.Х**.УП 20 105 28 82 374 426 136 150 10,6 8,8 3,1
АРС1.025.ХХ.Х.Х.5.Х**.УП 25 188 115 33 96 341 398 150 160 124 13,9 13,3 4,7
АРС1.032.ХХ.Х.Х.5.Х**.УП 32 135 40 114 350 417 180 14,3 13,3 6,0
АРС1.040.ХХ.Х.Х.5.Х**.УП 40 145 48 135 355 427 190 18,0 14,9 6,7
АРС1.050.ХХ.Х.Х.5.Х**.УП 1,6 2,5 50 160 61 129 345 425 215 230 22,0 17,7 6,8
4,0 189 525 230 8,4
АРС1.065.ХХ.Х.Х.5.Х**.УП 1,6 2,5 65 198 197 180 78 178 360 450 290 28,5 22,5 9,2
4,0 198 180 12,9
АРС1.080.ХХ.Х.Х.5.Х**.УП 1,6 80 205 188 195 90 150 457 554 275 310 45,0 40,0 15,1
2,5 4,0 207 197
АРС1.100.ХХ.Х.Х.5.Х**.УП 1,6 100 215 223 215 116 230 487 594 345 315 68,0 63,0 12,5
2,5 4,0 223 230 479 25,2

Обозначение

  • В - габаритный размер в ширину крана шарового фланцевого с электроприводом,
  • С - габаритный размер в ширину крана шарового под приварку с электроприводом,
  • mф - масса крана шарового фланцевого с электрооприводом,
  • mс - масса крана шарового под приварку с электроприводом,
  • х** - исполнение по взрывозащите,
  • м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815 , прокладки, болты (шпильки) и гайки.

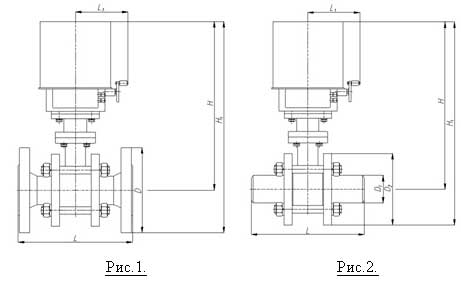

Схематическое изображение кранов АРС1 с электроприводом УП

Схематическое изображение кранов АРС1 с электроприводом УП
