Краны АРС1 (присоединение под приварку)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Краны АРС1 (присоединение под приварку) предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.

Область применения

Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Обозначение

Краны АРС1 (присоединение под приварку) обозначаются так: АРС1.015.40.1.2, где

1 - кран шаровой запорный,
015 - диаметр условного прохода (DN, мм),
40 - условное давление (PN, кГс/см2),
1 - исполнение по марке материала (ст.20),
2 - исполнение по типу присоединения (под приварку).

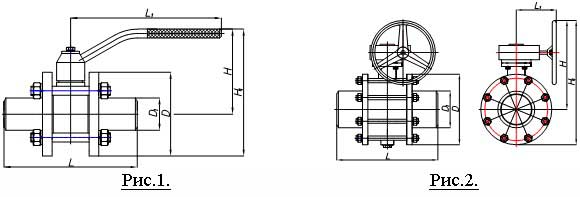

Габаритные размеры
Обозначение	Рис.	PN, МПа	DN	Размеры, мм						Масса, кг
Обозначение	Рис.	PN, МПа	DN	D	D₁	H	H₁	L	L₁	Масса, кг
АРС 1.015.ХХ.Х.2	1	1,6 2,5 4,0	15	77	20	86	124,5	140	170	1,9
АРС 1.020.ХХ.Х.2			20	82	28	93	134,0	150		2,5
АРС 1.025.ХХ.Х.2			25	96	33	105	153,0	160		2,8
АРС 1.032.ХХ.Х.2			32	114	40	123	180,0	180	200	4,2
АРС 1.040.ХХ.Х.2			40	135	48	123	109,5	190	210	5,8
АРС 1.050.ХХ.Х.2		1,6 2,5	50	129	61	146	210,5	230	250	9,2
АРС 1.050.ХХ.Х.2		4,0	50	129	61	145	200,0	230		9,4
АРС 1.065.ХХ.Х.2		1,6 2,5	65	178	78	156	245,0	290		14,0
АРС 1.065.ХХ.Х.2		4,0	65	180	78	155	245,0	290		14,5
АРС 1.080.ХХ.Х.2		1,6	80	150	90	175	250,0	310		19,9
АРС 1.080.ХХ.Х.2		2,5 4,0	80	197	90	175	273,5	310		19,9
АРС 1.100.ХХ.Х.2		1,6 2,5 4,0	100	230	116	195	310,0	315		37,8
АРС 1.150.ХХ.Х.2	2	1,6 2,5 4,0	150	335	170	300	467,5	480	240	75,7
АРС 1.200.ХХ.Х.2		1,6 2,5	200	390	219	430	640	600	260	129,0
АРС 1.200.ХХ.Х.2		4,0	200	390	222	430	640	600	260	129,0
