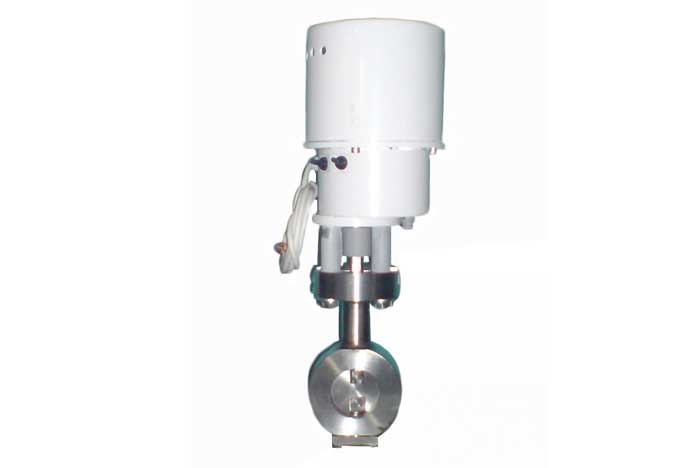

Затворы дисковые поворотные АРС12
Описание
Затворы дисковые поворотные регулирующие АРС12 предназначены для использования в качестве регулирующей арматуры и служат для управления материальными потоками жидких и газообразных сред, в том числе природных газов, пара, воды, растворов кислот, щелочей, солей и нефтепродуктов.
Область применения
Затворы дисковые поворотные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.
Модификации
- АРС12 (присоединение фланцевое),
- АРС12 с пневмоприводом двустороннего действия марки ППР ( без устройств управления и сигнализации),
- АРС12 с пневмоприводом двустороннего действия марки "FESTO" ( без устройств управления и сигнализации),
- АРС12 с пневмоприводом одностороннего действия марки "FESTO" ( без устройств управления и сигнализации),
- АРС12 с электроприводом МЭОФ,
- АРС12 с электроприводом УП.
| Параметры | Значение |
| Относительная протечка в затворе | не более 1% от Kvy |
| Рабочая среда | среды, по отношению к которым применяемые материалы коррозионностойки |
| Направление подачи рабочей среды | любое |
| Температура рабочей среды | от -50°С до +450°С |
| Климатическое исполнение ГОСТ 15150 | У от -50°С до +50°С |
| Типы привода | рукоятка (редуктор), пневмопривод, электропривод |
| Рабочее положение (ручное управление) | любое (предпочтительно вертикальное) |
| Присоединение к трубопроводу | стяжно |
| Исполнение по марке материала | |||
| 1 | 2 | 4 | |
| Корпус | Ст. 20 | 12Х18Н10Т | 09Г2С-7 |
| Диск | Ст. 20 | 12Х18Н10Т | 09Г2С-7 |
| Шпиндель | Ст. 20 | 12Х18Н10Т | 09Г2С-7 |
| Уплотнение | «металл по металлу» | ||
