Затворы АРС12 с пневмоприводом двустороннего действия FESTO
Серия:
Описание
Затворы АРС12 с пневмоприводом двустороннего действия FESTO предназначены для использования в качестве регулирующей арматуры и служат для управления материальными потоками жидких и газообразных сред, в том числе природных газов, пара, воды, растворов кислот, щелочей, солей и нефтепродуктов.
Область применения
Затворы дисковые поворотные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.
| Обозначение | PN, МПа | DN | Размеры, мм | Масса, кг | |||||
| B | D | H | H1 | L1 | изделие | м.к. | |||
| АРС 12.050.ХХ.Х.10.Х**.Х*F | 1,0 1,6 2,5 4,0 | 50 | 43 | 100 | 300 | 349 | 126,5 | 7,4 | 6,1 |
| АРС 12.065.ХХ.Х.10.Х**.Х*F | 65 | 46 | 120 | 304 | 364 | 8,4 | 8,4 | ||
| АРС 12.080.ХХ.Х.10.Х**.Х*.F | 80 | 64 | 135 | 319 | 384 | 8,9 | 9,5 | ||
| АРС 12.100.ХХ.Х.10.Х**.Х*.F | 100 | 160 | 382 | 462 | 163,0 | 16,2 | 11,6 | ||
| АРС 12.125.ХХ.Х.10.Х**.Х*.F | 125 | 70 | 185 | 407 | 497 | 17,4 | 15,1 | ||
| АРС 12.150.ХХ.Х.10.Х**.Х*.F | 150 | 76 | 215 | 410 | 507 | 24,4 | 17,0 | ||
| АРС 12.200.ХХ.Х.10.Х**.Х*.F | 1,0 1,6 | 200 | 89 | 270 | 457 | 592 | 210,0 | 33,2 | 26,8 |
| АРС 12.250.ХХ.Х.10.Х**.Х*.F | 250 | 114 | 320 | 531 | 691 | 36,2 | 39,0 | ||
| АРС 12.300.ХХ.Х.10.Х**.Х*.F | 300 | 380 | 558 | 748 | 73,6 | 46,0 | |||
| АРС 12.350.ХХ.Х.10.Х**.Х*.F | 350 | 127 | 435 | 583 | 798 | 80,7 | 60,2 | ||
| АРС 12.400.ХХ.Х.10.Х**.Х*.F | 400 | 140 | 480 | 608 | 848 | 82,6 | 83,3 | ||
Обозначение
- Х** - исполнение по взрывозащите
- Х* - исполнение по оснащению устройствами управления и сигнализации
- м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815 исп. 1, прокладки, болты (шпильки) и гайки

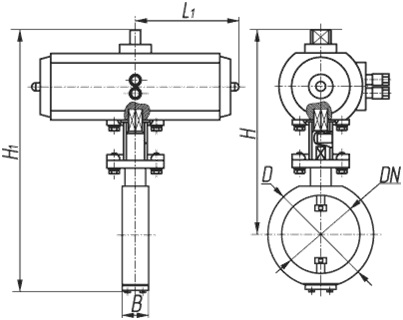

Габаритные и присоединительные размеры затворов АРС12 с пневмоприводом двустороннего действия FESTO
