Затворы АРС9 с электроприводом марки МЭОФ

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Затворы АРС9 с электроприводом марки МЭОФ предназначены для использования в качестве запорной и запорно-регулирующей арматуры и служат для управления материальными потоками жидких и газообразных сред, в том числе природных газов, пара, воды, растворов кислот, щелочей, солей и нефтепродуктов.

Область применения

Затворы дисковые поворотные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горно-добывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Габаритные размеры
Обозначение PN, МПа DN Размеры, мм Масса, кг
B D H H1 L L1 изделие м.к.
АРС9.050.16.Х.11.Х**.М 1,6 50 51 105 380 445 240 120 12,0 6,1
АРС9.080.16.Х.11.Х**.М 80 53 135 460 13,5 9,5
АРС9.100.16.Х.11.Х**.М 100 160 400 490 15,5 11,6
АРС9.150.16.Х.11.Х**.М 150 70 215 445 620 27,0 19,5
АРС9.200.16.Х.11.Х**.М 200 270 500 705 34,5 21,2
АРС9.250.16.Х.11.Х**.М 250 328 505 710 40,8 35,4
АРС9.300.16.Х.11.Х**.М 300 90 380 525 815 80,0 42,2

Обозначение

  • Х** – исполнение по взрывозащите
  • м.к. – монтажный комплект: ответные фланцы по ГОСТ 12815 исп. 1, прокладки, болты (шпильки) и гайки

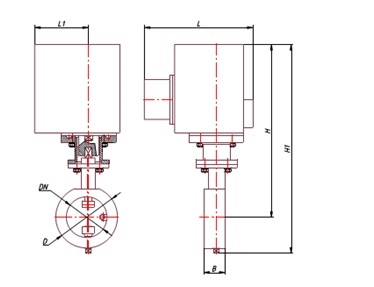

Габаритные и присоединительные размеры затворов АРС9 с электроприводом марки МЭОФ

Габаритные и присоединительные размеры затворов АРС9 с электроприводом марки МЭОФ
