Затворы АРС12 (присоединение фланцевое)

Average: 10 (1 vote)

Затворы АРС12 (присоединение фланцевое) предназначены для использования в качестве регулирующей арматуры и служат для управления материальными потоками жидких и газообразных сред, в том числе природных газов, пара, воды, растворов кислот, щелочей, солей и нефтепродуктов.

Область применения

Затворы дисковые поворотные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Обозначение

Затворы с фланцевым присоединением АРС12 обозначаются так:АРС12.100.16.1.1, где

  • 12 - затвор дисковый поворотный регулирующий,
  • 100 - диаметр условного прохода (DN, мм),
  • 16 - условное давление (РN, кГс/см2),
  • 1 - исполнение по марке материала (ст.20),
  • 1 - исполнение по типу присоединения к трубопроводу (фланцевое).
Габаритные размеры
Обозначение Рис. PN, МПа DN Кvγ м3/ ч Размеры, мм Масса, кг
B D D1 H H1 L L1 d n
АРС12.100.ХХ.Х.1 1 1,0 1,6 2,5 4,0 100 700 160 215 180 205 340 - 305 18 8 18,0
АРС12.125.ХХ.Х.1 125 1250 245 210 360 - 28,0
АРС12.150.ХХ.Х.1 150 1930 280 240 230 390 - 22 35,0
АРС12.200.ХХ.Х.1 1, 2 200 3990 335 295 250 440 220 305/120 12 60,0
АРС12.250.ХХ.Х.1 2 250 6080 405 355 340 530 120 26 93,0
АРС12.300.ХХ.Х.1 300 7900 450 410 350 560 135,0
АРС12.350.ХХ.Х.1 350 11840 500 460 370 670 16 190,0
АРС12.400.ХХ.Х.1 400 16200 565 515 380 710 30 280,0

Примечание

  • Масса изделия указана для РN 4,0 МПа.

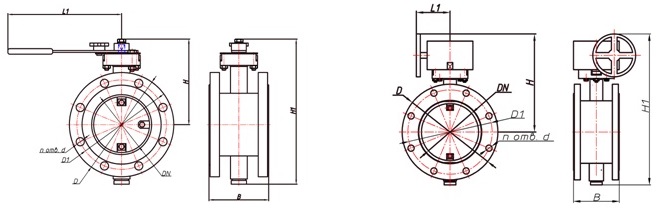

Габаритные и присоединительные размеры затворов с фланцевым присоединением АРС12

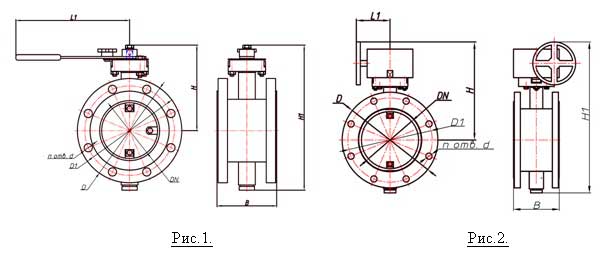

Габаритные и присоединительные размеры затворов с фланцевым присоединением АРС12
