Краны АРС3 (присоединение фланцевое)

Average: 10 (1 vote)

Краны АРС3 (присоединение фланцевое) предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.

Область применения

Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Обозначение

Краны АРС3 (присоединение фланцевое) обозначаются так: АРС3.050.16.1.1, где

  • 3 - кран шаровой запорный на высокую температуру,
  • 050 - диаметр условного прохода (DN, мм),
  • 16 - условное давление (PN, кГс/см2),
  • 1 - исполнение по марке материала (ст.20),
  • 1 - исполнение по типу присоединения (фланцевое).
Габаритные размеры
Обозначение Рис. PN, МПа DN Размеры, мм Масса, кг
D H H1 L L1 изделие м.к.
АРС 3.015.ХХ.Х.1 1 1,6 2,5 4,0 15 95 92,5 140 140 170 3,5 2,7
АРС 3.020.ХХ.Х.1 20 105 92,5 145 150 4,2 3,1
АРС 3.025.ХХ.Х.1 25 115 102,5 160 160 4,8 4,7
АРС 3.032.ХХ.Х.1 32 135 122,5 190 180 200 6,2 6,0
АРС 3.040.ХХ.Х.1 40 145 132 205 200 210 9,2 6,7
АРС 3.050.ХХ.Х.1 1,6 2,5 50 160 145 225 320 250 13,2 6,8
4,0 13,6 8,4
АРС 3.065.ХХ.Х.1 1,6 2,5 65 180 155 245 330 20,0 9,2
4,0 20,5 12,9
АРС 3.080.ХХ.Х.1 1,6 2,5 4,0 80 195 162,5 260 400 28,2 15,1
АРС 3.100.ХХ.Х.1 1,6 2,5 100 215 195 310 480 49,2 12,5
4,0 230 25,2
АРС 3.150.ХХ.Х.1 2 1,6 150 280 400 420 560 240 95,0 21,7
2,5 4,0 300 570 270 105,0 43,1
АРС 3.200.ХХ.Х.1 1,6 200 335 430 640 660 260 150,0 22,0
2,5
4,0
360 156,0 28,0
375 178,0 51,0

Особенности

Отличительной особенностью конструкции кранов является специальное уплотнение, выдерживающее температуру до 400°С.

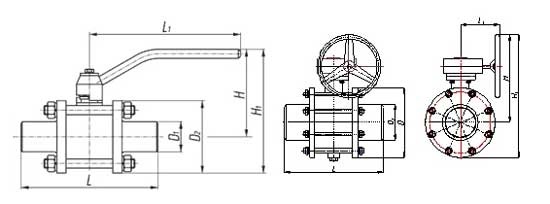

Схематическое изображение клапана АРС3 (присоединение фланцевое)

Схематическое изображение клапана АРС3 (присоединение фланцевое)
