Краны АРС1 (присоединение муфтовое)

Average: 10 (1 vote)

Краны АРС1 (присоединение муфтовое) предназначены для использования в качестве запорной арматуры и служат для управления потоками жидких и газообразных сред.

Область применения

Краны шаровые запорные широко используются на производствах химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.

Обозначение

Краны АРС1 (присоединение муфтовое) обозначаются так: АРС1.015.40.1.3, где

  • 1 - кран шаровой запорный,
  • 015 - диаметр условного прохода (DN, мм),
  • 40 - условное давление (PN, кГс/см2),
  • 1 - исполнение по марке материала (ст.20),
  • 3 - исполнение по типу присоединения ( (присоединение муфтовое).
Габаритные размеры
Обозначение Рис. PN, МПа DN Размеры, мм Масса, кг
C S D H H1 L L1
АРС 1.010.ХХ.Х.3 1 1,6 2,5 4,0 10 G 3/8" 41 55 90 117,0 68 174 1,30
АРС 1.015.ХХ.Х.3 15 G 1/2" 1,25
АРС 1.020.ХХ.Х.3 20 G 3/4" 59 93 122,0 71 1,46
АРС 1.025.ХХ.Х.3 25 G 1" 46 70 100 135,0 88 2,21
АРС 1.032.ХХ.Х.3 32 G 1 1/4" 55 80 116 153,0 100 200 2,73
2 100 166,0 142 4,70
АРС 1.040.ХХ.Х.3 40 G 1 1/2" 60 105 127 179,0 155 210 6,34
АРС 1.050.ХХ.Х.3 1,6 2,5 50 G 2" 75 148 139 213,0 181 250 9,80
4,0 110 130 185,0 190
АРС 1.065.ХХ.Х.3 1,6 2,5 65 G 2 1/2" 90 178 152 241,0 208 16,40
4,0 135 135 202,5 225 16,50
АРС 1.080.ХХ.Х.3 1,6 80 G 3" 100 197 159 257,5 220 500 23,8

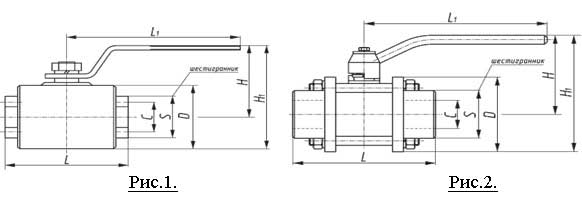

Схематическое изображение кранов АРС1 (присоединение муфтовое)

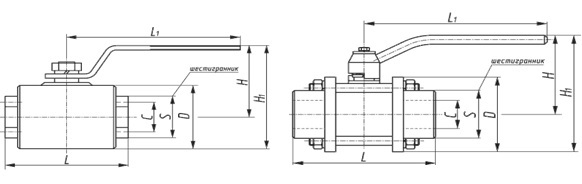

Схематическое изображение кранов АРС1 (присоединение муфтовое)
