Краны АРС6 (присоединение под приварку)

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Краны АРС6 (присоединение под приварку) предназначены для установки на трубопроводах в качестве запорных устройств и служат для управления потоками газов природных горючих, газов углеводородных сжиженных и других жидких и газообразных сред (в том числе пара).

Область применения

Краны запорные шаровые широко используются на производствах газоперекачивающей, нефтеперерабатывающей, теплоэнергетической, химической и других отраслей промышленности.

Обозначение

Краны АРС6 (присоединение под приварку) обозначаются так: АРС6.025.63.2.2, где

  • 6  - кран шаровой запорный на высокое давление,
  • 025 - диаметр условного прохода (DN, мм),
  • 63 - условное давление (PN, кГс/см2),
  • 2 - исполнение по марке материала (ст.20),
  • 2 - исполнение по типу присоединения (под приварку).
Габаритные размеры
Обозначение Рис. PN, МПа DN Размеры, мм Масса, кг
D1 D2 H H1 L L1
АРС 6.015.ХХ.Х.2 1 6,3 10,0 16,0 15 19 60 90 120 140 175 2,3
АРС 6.020.ХХ.Х.2 20 26 92 125 140 7,4
АРС 6.025.ХХ.Х.2 25 34 80 100 140 170 9,0
АРС 6.032.ХХ.Х.2 32 39 90 110 155 200 33,0
АРС 6.040.63.Х.2 2 6,3 40 46 180 300 400 270 210 39,0
АРС 6.050.63.Х.2 50 58 200 315 430 270 43,0
АРС 6.040.ХХ.Х.2 10,0 16,0 40 46 180 300 400 270 39,0
АРС 6.050.ХХ.Х.2 50 58 200 315 430 270 43,0
АРС 6.065.63.Х.2 6,3 65 77 220 380 510 435 76,0
АРС 6.080.63.Х.2 80 90 230 410 540 460 81,0
АРС 6.100.63.Х.2 100 110 265 530 700 480 320 118,0
АРС 6.150.63.Х.2 150 161 350 600 810 642 200,0
АРС 6.065.100.Х.2 10,0 65 77 220 380 510 450 210 76,0
АРС 6.080.100.Х.2 80 90 230 410 540 490 81,0
АРС 6.100.100.Х.2 100 110 265 530 700 523 320 118,0
АРС 6.150.100.Х.2 150 161 350 600 810 680 200,0
АРС 6.065.160.Х.2 16,0 65 77 220 380 510 460 210 76,0
АРС 6.080.160.Х.2 80 90 230 410 540 495 81,0
АРС 6.100.160.Х.2 100 110 265 530 700 527 320 118,0
АРС 6.150.160.Х.2 150 161 350 810 765 690 200,0

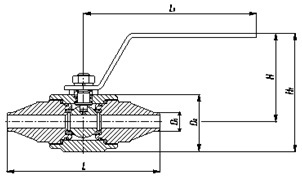

Схематическое изображение кранов АРС6 (присоединение под приварку)

Схематическое изображение кранов АРС6 (присоединение под приварку)
