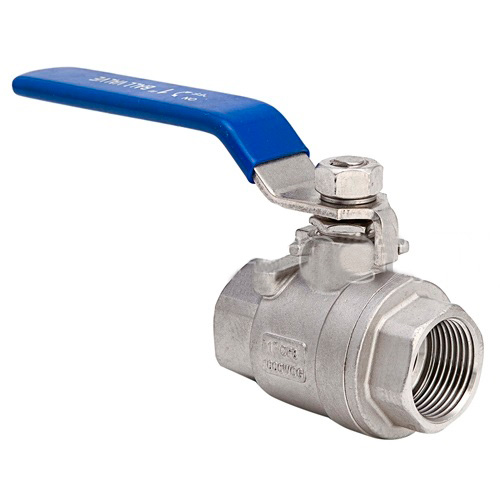

Кран шаровой муфтовый(нержавеющий, стальной) используется в качестве запорных устройств в технологических линиях на рабочие среды: вода, пар, газы (кислород, водород, сероводород, коксовый, доменный), растительные и технические масла, нефтепродукты (дизельное топливо, керосин, бензин), коксующиеся нефтепродукты.
Технические характеристики
| Название параметра |
Показатель |
| Условный проход Dу, мм |
15 |
20 |
25 |
32 |
40 |
50 |
| Условное давление Ру, МПа (кг/см2) |
1,6(16) - 6,4(64) |
| Рабочая среда |
азот, хлор, масла, газ, кислоты, щёлочи вода, нефтепродукты |
| Температура рабочей среды, оС |
от -70 до +200 |
| Строительная длина, L, мм |
60 |
75 |
90 |
100 |
120 |
140 |
| Габаритная высота, Н, мм |
60 |
80 |
100 |
120 |
135 |
150 |
| Эффективный диаметр, мм |
10 |
10 |
15 |
20 |
25 |
32 |
| Масса, кг |
0,3 |
0,6 |
1,1 |
1,5 |
2,2 |
3,8 |
| Изготовление и поставка |
ГОСТ 21345-78 |
| Класс герметичности по ГОСТ 9544-93 |
А |
| Тип привода |
ручной |
Материалы, применяемые для изготовления кранов
| Составные части |
Материал |
| Уплотнение |
фторопласт |
| Крышка |
12х18н10т |
Ст20 |
| Корпус |
12х18н10т |
Ст20 |
| Уплотнение шара |
фторопласт |
| Шар |
12х18н10т |
Ст20 |
| Шток |
12х18н10т |
Ст20 |
