Краны АРС18 с электроприводом УП

Average: 10 (1 vote)

Краны АРС18 с электроприводом УП предназначены для использования в качестве регулирующей арматуры и служат для управления потоками жидких и газообразных сред (в том числе природного газа и пара).

Область применения

Краны шаровые регулирующие широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей и других отраслей промышленности, а также в качестве составной части машин и резервуаров.

Габаритные размеры
Обозначение PN, МПа DN Размеры, мм Масса, кг
B C D D1 D2 Н Н1 L L1 изделие м.к.
фланц., под привар. mф mп
АРС18.Х.015.ХХ.Х.Х.5.Х**УП 1,6 2,5 4,0 15 142 95 20 77 372 419 140 89 8,5 7,0 2,7
АРС18.Х.020.ХХ.Х.Х.5.Х** УП 20 105 28 82 374 426 150 10,6 8,8 3,1
АРС18.Х.025.ХХ.Х.Х.5.Х** УП 25 188 115 33 96 341 398 160 124 13,9 13,3 4,7
АРС18.Х.032.ХХ.Х.Х.5.Х** УП 32 135 40 114 350 417 180 14,3 6,0
АРС18.Х.040.ХХ.Х.Х.5.Х** УП 40 145 48 135 355 427 200 18,0 14,9 6,7
АРС18.Х.050.ХХ.Х.Х.5.Х** УП 1,6 50 160 61 129 345 425 320 22,0 17,7 6,8
2,5 189
4,0 525
АРС18.Х.065.ХХ.Х.Х.5.Х** УП 1,6 2,5 65 198 197 180 78 178 360 450 330 28,5 22,5 8,4
4,0 198 180
АРС18.Х.080.ХХ.Х.Х.5.Х** УП 1,6 80 205 188 195 90 150 457 554 400 45,0 40,0 9,2
2,5 4,0 207 197
АРС18.Х.100.16.Х.Х.5.Х** УП 1,6 100 215 223 215 116 230 487 594 68,0 63,0 12,5
2,5 4,0 223 230 479 25,2

Обозначение

  • B - габаритный размер в ширину крана шарового фланцевого с электроприводом,
  • C - габаритный размер в ширину крана шарового под приварку с электроприводом,
  • мф - масса крана шарового фланцевого с электроприводом,
  • mп - масса крана шарового под приварку с электроприводом,
  • X** - исполнение по взрывозащите,
  • м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815, прокладки, болты (шпильки) и гайки.

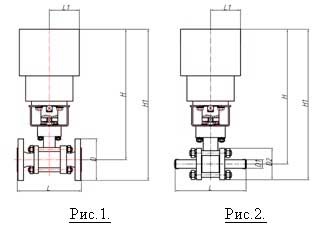

Схематическое изображение кранов АРС18 с электроприводом марки УП

Схематическое изображение кранов АРС18 с электроприводом марки УП
