Краны АРС18 с пневмоприводом АР

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Краны АРС18 с пневмоприводом АР предназначены для использования в качестве регулирующей арматуры и служат для управления потоками жидких и газообразных сред (в том числе природного газа и пара).

Область применения

Краны шаровые регулирующие широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей и других отраслей промышленности, а также в качестве составной части машин и резервуаров.

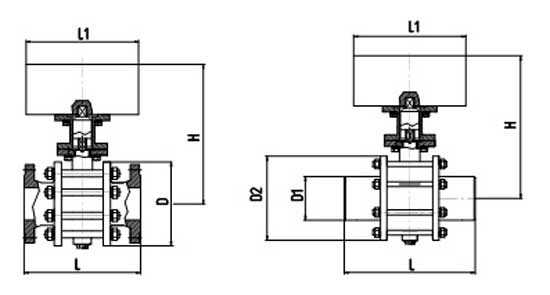

Габаритные размеры
Обозначение PN, МПа DN Размеры, мм Масса, кг
B C D D1 D2 H L L1 изделие м.к.
фланц. под привар. mф mп
АРС18.015.ХХ.Х.Х.4.Х**.Х*.А 1,6 2,5 4,0 15 104 104 95 20 77 330 140 114 9,5 8,5 2,7
АРС18.020.ХХ.Х.Х.4.Х**.Х*.А 20 105 105 28 82 327 150 10,5 9,5 3,1
АРС18.025.ХХ.Х.Х.4.Х**.Х*.А 25 115 115 33 96 350 160 12,5 9,5 4,7
АРС18.032.ХХ.Х.Х.4.Х**.Х*.А 32 135 120 135 40 114 370 180 140 18,0 14,6 6,0
АРС18.040.ХХ.Х.Х.4.Х**.Х*.А 40 145 135 145 48 135 374 200 23,0 18,0 6,7
АРС18.050.ХХ.Х.Х.4.Х**.Х*.А 1,6 2,5 50 160 134 160 61 129 392 320 155 35,0 30,0 6,8
4,0 110 8,4
АРС18.065.ХХ.Х.Х.4.Х**.Х*.А 1,6 2,5 65 180 178 180 78 178 450 330 40,0 32,0 8,2
4,0 180 180 12,9
АРС18.080.ХХ.Х.Х.4.Х**.Х*.А 1,6 80 195 163 195 90 150 479 400 195 70,0 62,0 15,1
2,5 4,0 197 197
АРС18.100.ХХ.Х.Х.4.Х**.Х*.А 1,6 100 215 230 215 116 230 480 105,0 94,0 12,5
2,5 4,0 230 230 25,2
АРС18.150.ХХ.Х.Х.4.Х**.Х*.А 1,6 150 280 335 280 170 335 570 560 237 155,0 137,0 21,7
2,5 4,0 300 300 43,1
АРС18.200.ХХ.Х.Х.4.Х**.Х*.А 1,6 200 390 390 335 390 219 630 600 575 215,0 195,0 22,0
2,5 360 28,0
4,0 375 222 51,0

Обозначение

  • В - габаритный размер в ширину крана шарового фланцевого с пневмоприводом,
  • С - габаритный размер в ширину крана шарового под приварку с пневмоприводом,
  • mф - масса крана шарового фланцевого с пневмоприводом,
  • mс - масса крана шарового под приварку с пневмоприводом,
  • х** - исполнение пневмопривода по взрывозащите,
  • Х* - исполнение пневмопривода по оснащению устройствами управления и сигнализации,
  • м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815 , прокладки, болты (шпильки) и гайки.

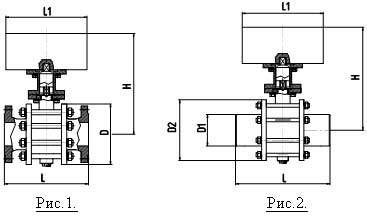

Схематическое изображение кранов АРС18 с пневмоприводом АР

Схематическое изображение кранов АРС18 с пневмоприводом АР
