Краны АРС18 с электроприводом МЭОФ

Average: 10 (1 vote)

Краны АРС18 с электроприводом марки МЭОФ предназначены для использования в качестве регулирующей арматуры и служат для управления потоками жидких и газообразных сред (в том числе природного газа и пара).

Область применения

Краны шаровые регулирующие широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горнодобывающей и других отраслей промышленности, а также в качестве составной части машин и резервуаров.

Обозначение PN, МПа DN Размеры, мм Масса, кг
B C D D1 D2 H L L1 изделие м.к.
фланцевое, под приварку mф mп
АРС18.Х.015.ХХ.Х.Х.5.Х**М 1,6 2,5 4,0 15 160 145 95 20 77 330 140 123 16,5 15,0 2,7
АРС18.Х.020.ХХ.Х.Х.5.Х**М 20 165 105 28 82 332 150 17,8 16,0 3,1
АРС18.Х.025.ХХ.Х.Х.5.Х**М 25 170 150 115 33 96 341 160 18,4 17,8 4,7
АРС18.Х.032.ХХ.Х.Х.5.Х**М 32 215 200 135 40 114 350 180 18,8 6,0
АРС18.Х.040.ХХ.Х.Х.5.Х**М 40 220 145 48 135 355 200 22,5 19,4 6,7
АРС18.Х.050.ХХ.Х.Х.5.Х**М 1,6 2,5 50 230 205 160 61 129 345 320 26,5 22,2 8,8
АРС18.Х.065.ХХ.Х.Х.5.Х**М 65 240 235 180 78 178 475 330 242 53,5 47,5 8,2
АРС18.Х.050.40.Х.Х.5.Х**М 4,0 50 230 205 160 61 110 345 320 123 26,5 22,2 8,4
АРС18.Х.065.40.Х.Х.5.Х**М 65 240 235 180 78 180 475 330 242 53,5 47,5 12,9
АРС18.Х.080.16.Х.Х.5.Х**М 1,6 80 245 250 195 90 150 493 400 63,5 56,1 15,1
АРС18.Х.080.ХХ.Х.Х.5.Х**М 2,5 4,0 197
АРС18.Х.100.16.Х.Х.5.Х**М 1,6 100 305 310 215 116 230 545 84,7 75,7 12,5
АРС18.Х.150.16.Х.Х.5.Х**М 150 335 365 280 170 335 565 560 140,5 121,5 21,7
АРС18.Х.100.ХХ.Х.Х.5.Х**М 2,5 4,0 100 305 310 230 116 230 545 400 84,7 75,7 25,2
АРС18.Х.150.ХХ.Х.Х.5.Х**М 150 335 365 300 170 335 565 560 140,5 121,5 43,1

Обозначение

  • В - габаритный размер в ширину крана шарового фланцевого с пневмоприводом,
  • С - габаритный размер в ширину крана шарового под приварку с пневмоприводом,
  • mф - масса крана шарового фланцевого с пневмоприводом,
  • mс - масса крана шарового под приварку с пневмоприводом,
  • х** - исполнение пневмопривода по взрывозащите,
  • Х* - исполнение пневмопривода по оснащению устройствами управления и сигнализации,
  • м.к. - монтажный комплект: ответные фланцы по ГОСТ 12815 , прокладки, болты (шпильки) и гайки.

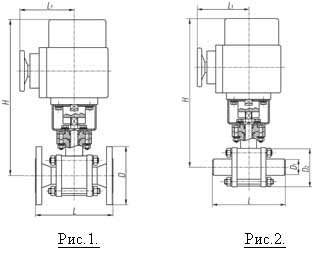

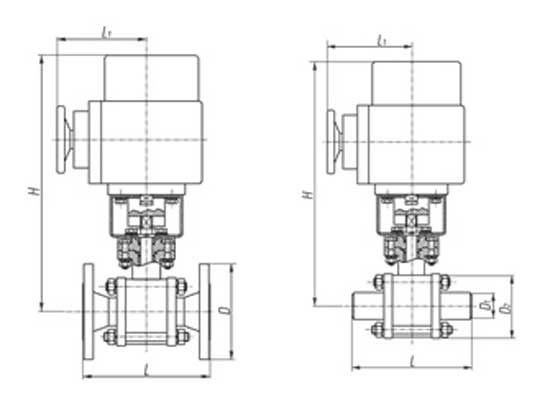

Схематическое изображение крана АРС18 с электроприводом марки МЭОФ

Схематическое изображение крана АРС18 с электроприводом марки МЭОФ
